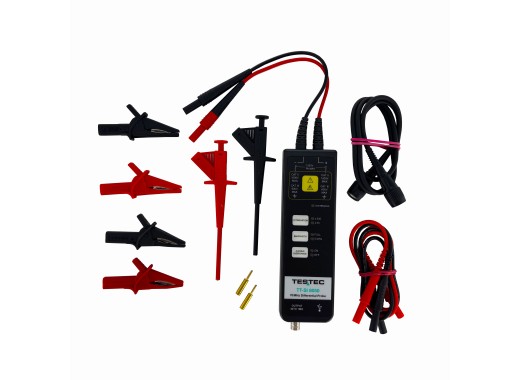

Sonde différentielle Testec TT-SI-8050 (Seconde chance)
Détails
Le TT-SI-8050 de Testec est une sonde différentielle active pour des mesures sûres sur les circuits haute tension et flottants. Avec une atténuation sélectionnable de 50:1 et 500:1, une bande passante de 70 MHz et un temps de montée de 5ns, elle convient à la capture de transitoires rapides et de signaux différentiels jusqu'à 1500V. La sonde est compatible avec les oscilloscopes des principaux fabricants via une connexion BNC standard.
Il s'agit d'une unité de seconde chance. La sonde est entièrement fonctionnelle, mais un numéro est gravé à l'arrière du boîtier et la mallette présente quelques éraflures cosmétiques. Ces marques cosmétiques n'affectent pas l'utilisation de l'appareil.
Les accessoires d'origine suivants sont absents de la mallette :
- 1x adaptateur d'alimentation USB 5V/1A
- 1x câble d'alimentation USB
- 2 pinces à crochets (noir et rouge, Testec TT-SA GR81)
Caractéristiques techniques
| Atténuation | 50:1 / 500:1 |
| Bande passante | 70 MHz |
| Temps de montée | 5 ns |
| Impédance d'entrée | 5 MΩ / 4 pF |
| Entrée de test différentiel max. | 150 V (50:1) / 1500 V (500:1) |
| Catégorie d'entrée max. | CAT II 1000 V / CAT III 600 V |
| Longueur du câble (BNC à la sonde) | 1 m |
| Longueur de câble (sonde vers fils d'entrée) | 0.28 m |
| Alimentation électrique | 5 V USB (adaptateur/câble non inclus pour cet appareil) |
Accessoires
- 2 câbles à pinces (rouge et noir, CAT III 1000V)
- 2 pinces crocodiles (rouge et noir, CAT II 1000V)
- 2 pinces crocodiles (rouge et noir, CAT IV 600V)
- 2x Cordon de mesure 4mm (rouge & noir)
- 1x Câble BNC isolé, 100cm (rouge & noir)
- 1x Mallette de transport
Téléchargements
| Testec TT-SI-8050 user manual |  (2.73 MB) | Télécharger |
