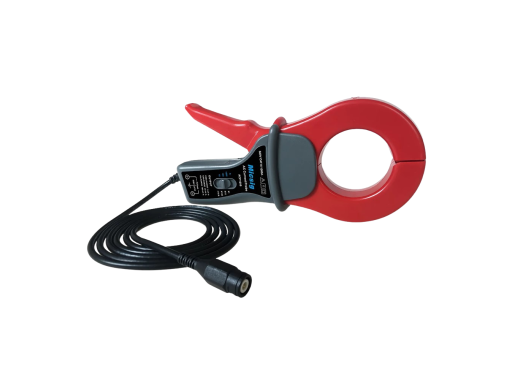

La sonde de courant ACP1000 de Micsig a une plage de courant de 0,1A à 1000A et une plage de fréquence de 10Hz à 100kHz. Elle est dotée d'une pince, ce qui est pratique pour tester le courant sans déconnecter le circuit. De plus, la pince a une taille de mâchoire maximale de 52 mm. Il est également doté d'un bouton coulissant qui permet de choisir entre 3 gammes d'entrée différentes : 0,1A - 10A, 0,1A - 100A et 1A - 1000A.
Le câble de sortie BNC de 1,5 m permet de la connecter à un oscilloscope doté d'une connexion BNC.
Caractéristiques techniques
| Largeur de bande | 10 Hz - 100 kHz
|
| Plage de courant | 0,1 A - 1000 A
|
| Sortie nominale | 100 mV / A (0,1 A - 10 A), 10 mV / A (0,1 A - 100 A), 1 mV / A (1 A - 1000 A)
|
| Précision | 1%
|
| Taille maximale de la mâchoire | 52 mm
|
| Dimensions | 111 x 216 x 45 mm
|
