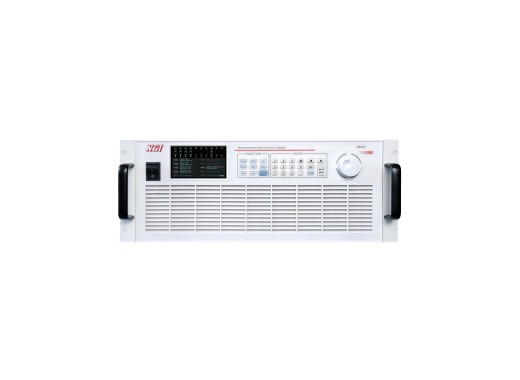

Simulateur de batterie de la série NGI N9000
Détails
Ce simulateur de batterie bidirectionnel à voies multiples est utilisé pour remplacer les batteries dans les environnements de R&D, de production et de test. Cet appareil simule avec précision l'état de sortie ou les caractéristiques de charge et de décharge de vraies batteries. Il simule la charge et la décharge, le SOC, la résistance interne, les défauts, etc. Les tensions et les courants peuvent être mesurés avec précision (jusqu'à 0,1 mV / µA) et la réponse de l'objet sous test dans différentes conditions de batterie peut être vérifiée rapidement. Chaque voie est isolée.
De nombreuses configurations sont possibles pour la série N9000. N'hésitez pas à nous contacter si vous êtes à la recherche d'une solution de simulation de batterie.
Nous présentons ici un exemple de configuration à 8 voies comprenant 1 unité centrale N9000 et 2 modules NB101-06-05-B. Chaque module contient 4 voies jusqu'à 6 V et +/-5 A (charge/décharge). Il est même possible d'installer jusqu'à 9 modules dans une unité centrale (36 voies).
En option, un module de simulation de la température peut être ajouté pour simuler les températures de la batterie pour le BMS. Une autre option est le module d'alimentation HV, utilisé pour simuler la tension totale.
Options
Ces options pour le simulateur de batterie de la série N9000 sont disponibles, des options matérielles supplémentaires peuvent être trouvées sur la fiche technique. Veuillez nous contacter pour plus d'informations et pour connaître nos tarifs.
Modules de batterie disponibles :
| Modèle | Gamme de tension | Gamme de courant | # voies | Précision |
|---|---|---|---|---|
| NB101-06-01-A | 0-6 V | ±1 A | 4 voies | 0,1 mV |
| NB101-06-05-A | 0-6 V | ±5 A | 4 voies | 0,1 mV |
| NB101-06-01-B | 0-6 V | ±1 A | 4 voies | 0,5 mV |
| NB101-06-05-B | 0-6 V | ±5 A | 4 voies | 0,5 mV |
Modules de simulation de température disponibles :
12 modules différents sont disponibles, voir le PDF dans la section des téléchargements ci-dessous pour plus d'informations.
Modules d'alimentation HV disponibles :
| Modèle | Gamme de tension | Gamme de courant |
|---|---|---|
| NB106-1200 | 0–1 200 V | 0–100 mA |
| NB106-2500 | 0–2 500 V | 0–100 mA |
Accessoires
Cette configuration standard du simulateur de batterie de la série N9000 comprend :
- x1 Mainframe N9000
- x2 Modules de batterie NB101-06-05-B
Avantages et inconvénients
- Haute précision
- Conception modulaire
- 8 voies indépendants
- Plage de tension limitée
Téléchargements
| N9000 series user manual |  (9.49 MB) | Télécharger |
| N9000 series PDF | (1008.26 KB) | Télécharger |
