Commutateur mécanique Siglent SSU5181A
Détails
Le Siglent SSU5181A fait partie de la série de commutateurs mécaniques SSU5000A, tous caractérisés par une faible perte d'insertion et des temps de commutation très courts. Ce modèle a une gamme de fréquence de CC - 18 GHz et 1 commutateur mécanique indépendant unipolaire et bidirectionnel (SPDT) avec des connecteurs RF SMA.
Le produit est contrôlé par l'interface USB, à l'aide d'instructions SCPI ou de l'application logicielle EasySSU. Bien entendu, NI-VISA et/ou d'autres langages de programmation peuvent également être utilisés pour commander à distance le commutateur mécanique.

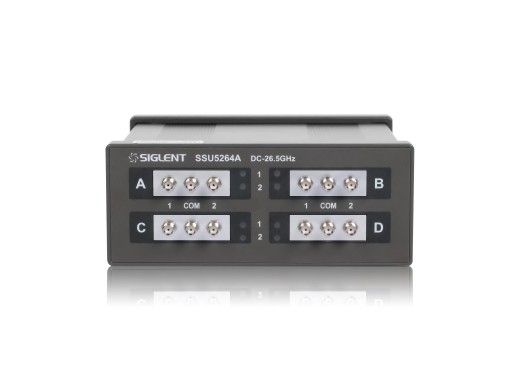

Attention, ce produit est contrôlé à distance et ne peut pas être commuté manuellement. Toutes les images affichées sont celles du modèle SSU5264A. D'autres modèles ont une disposition similaire.
Aperçu du modèle
Les modèles de la série SSU5000A diffèrent principalement par le nombre de commutateurs SPDT ou SP6T, la gamme de fréquences et le type de connecteurs RF.| Modèle | Commutateurs | Gamme de fréquence | Connecteurs RF | Prix |
|---|---|---|---|---|
| SSU5181A | 1 (SPDT) | CC - 18 GHz | SMA | |
| SSU5182A | 2 (SPDT) | CC - 18 GHz | SMA | |
| SSU5183A | 3 (SPDT) | CC - 18 GHz | SMA | |
| SSU5184A | 4 (SPDT) | CC - 18 GHz | SMA | |
| SSU5261A | 1 (SPDT) | CC - 26,5 GHz | SMA | |
| SSU5262A | 2 (SPDT) | CC - 26,5 GHz | SMA | |
| SSU5263A | 3 (SPDT) | CC - 26,5 GHz | SMA | |
| SSU5264A | 4 (SPDT) | CC - 26,5 GHz | SMA | |
| SSU5265A | 1 (SP6T) | CC - 26,5 GHz | SMA | |
| SSU5266A | 2 (SP6T) | CC - 26,5 GHz | SMA | |
| SSU5501A | 1 (SPDT) | CC - 50 GHz | 2,4 mm | |
| SSU5502A | 2 (SPDT) | CC - 50 GHz | 2,4 mm | |
| SSU5503A | 3 (SPDT) | CC - 50 GHz | 2,4 mm | |
| SSU5504A | 4 (SPDT) | CC - 50 GHz | 2,4 mm |
Spécifications
| CC - 6 GHz | 6 GHz - 12 GHz | 12 GHz - 18 GHz | |
| ROS (Rapport d'onde stationnaire de tension) | <1,2 | <1,3 | <1,4 |
| Perte d'interpolation | < 0,2 dB | < 0,3 dB | < 0,4 dB |
| Résistance | < -70 dB | < -70 dB | < -60 dB |
| Temps de commutation | <15 ms | ||
| Interfaces | USB | ||
| Dimensions | 153 x 62,4 x 137,5 mm | ||
| Poids | 0,885 kg |
Accessoires
Tous les SSU5000A sont livrés par défaut :
- Câble d'alimentation
- Adaptateur CA-CC
- Câble USB
Avantages et inconvénients
- Faible perte d'insertion
- Temps de commutation très court
- Nécessite un logiciel pour d'un mode à l'autre
