Matrice de commutation Siglent SSM5142A
Détails
La Siglent SSM5142A fait partie de la série de matrices de commutation SSM5000A. Elle permet d'augmenter le nombre de ports de test des analyseurs de spectre et de réseau, des sources de signaux ou d'autres équipements. Une autre application utile est la transmission (et la réception) de nombreux paramètres lors de l'essai de plusieurs objets sous test. La matrice de commutation est équipée de connecteurs RF standard de 3,5 mm qui sont compatibles avec SMA. La matrice de commutation est compatible avec toutes les autres marques, et pas seulement avec Siglent.
Le produit est compatible avec les interfaces USB, LAN et de contrôle direct (entrée/sortie). En outre, l'interface de contrôle direct de la matrice de commutation permet d'augmenter le nombre de ports de test et prend en charge un algorithme simplifié d'étalonnage multi-port, afin d'améliorer l'efficacité des étalonnages.

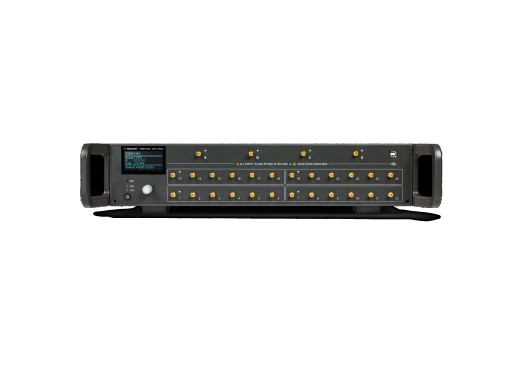

Notez que les images affichées sont celles du modèle SSM5144A. D'autres modèles ont une disposition similaire.
Aperçu du modèle
| Modèle | Ports d'entrée/sortie | Gamme de fréquence | Prix |
|---|---|---|---|
| SSM5122A | 2 entrées / 12 sorties | 9 kHz - 9 GHz | |
| SSM5124A | 2 entrées / 24 sorties | 9 kHz - 9 GHz | |
| SSM5142A | 4 entrées / 12 sorties | 9 kHz - 9 GHz | |
| SSM5144A | 4 entrées / 24 sorties | 9 kHz - 9 GHz | |
| SSM5321A | 2 entrées / 6 sorties | 100 kHz - 26,5 GHz | |
| SSM5342A | 4 entrées / 12 sorties | 100 kHz - 26,5 GHz |
Spécifications
| Max. puissance d'entrée RF | 20 dBm |
| Tension CC d'entrée max. | 35 V |
| Interfaces | Hôte/dispositif USB, LAN, contrôle direct (entrée/sortie) |
| Écran | 2,4" LCD |
| Dimensions | 88,5 x 425 x 417,6 mm |
| Poids | 6,65 kg |
Accessoires
Tous les produits SSM5000A sont livrés par défaut avec :
- Câble d'alimentation
- Câble USB
Téléchargements
| Siglent SSM5000A series datasheet |  (843.46 KB) | Télécharger |
| Siglent SSM5000A series manual | (1.94 MB) | Télécharger |
