Unité de mesure de la source Siglent SMM3311X
Détails

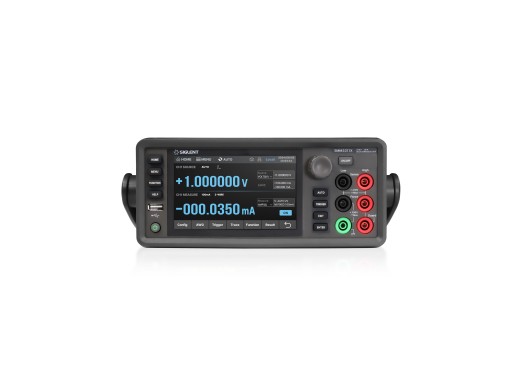

Veuillez noter : les images montrent la SMM3312X, qui est visuellement identique à la SMM3311X, mais avec 2 voies au lieu de 1.
La Siglent SMM3311X est une unité de mesure de source (SMU) de précision à une voie qui émet et mesure simultanément la tension et le courant. Elle combine une source de courant, une source de tension, un voltmètre et un ampèremètre en un seul instrument, ce qui la rend bien adaptée à la caractérisation des semi-conducteurs, aux tests de composants et à la recherche sur les matériaux.
Avec une capacité de sortie de ±210 V/3,03 A CC, une résolution de 6½ chiffres (2 100 000 points) et une résolution minimale de programmation et de mesure de 10 fA/100 nV, la SMM3311X offre des performances comparables à celles d'instruments dont le prix est nettement plus élevé. Le mode impulsion prend en charge ±10,5 A avec une largeur d'impulsion minimale de 50 µs, ce qui permet une caractérisation précise des semi-conducteurs de puissance tels que les dispositifs GaN et SiC. La SMU prend également en charge le contrôle à distance, en le rendant accessible à la fois par un navigateur web et par l'écran.
Aperçu des modèles
| Modèle | SMM3311X | SMM3312X |
|---|---|---|
| Voies | 1 | 2 |
| Prix |
Spécifications
| Résolution d'affichage | 2 100 000 points, 6½ chiffres |
| Tension max | 210 V |
| Courant max | 3,03 A |
| Puissance max | 31,8 W |
| Précision de tension | 0,015 % + 225 µV |
| Précision de courant | 0,1 % + 100 pA |
| Prise en charge du mode impulsionnel | Oui |
| Résolution de tension | 100 nV |
| Résolution de courant | 10 fA |
| Protection | OPP, OCP, OVP, OTP |
| Interfaces | Hôte USB, Dispositif USB, LAN, E/S numérique |
| Écran | Tactile TFT 5" (800 × 480) |
| Dimensions | 490 x 261 x 103 mm |
| Poids | 4,8 kg |
Accessoires
La Siglent SMM3311X est livrée par défaut avec :
- x1 Cordon d'alimentation
- x1 Câble USB
- x1 Cordon de test de sortie
- x1 Certificat d'étalonnage
Avantages et inconvénients
- Excellent rapport qualité-prix
- Haute résolution
- Faible puissance de sortie
Téléchargements
| Siglent SSM3000X user manual |  (5.14 MB) | Télécharger |
| Siglent SSM3000X datasheet | (1.57 MB) | Télécharger |
