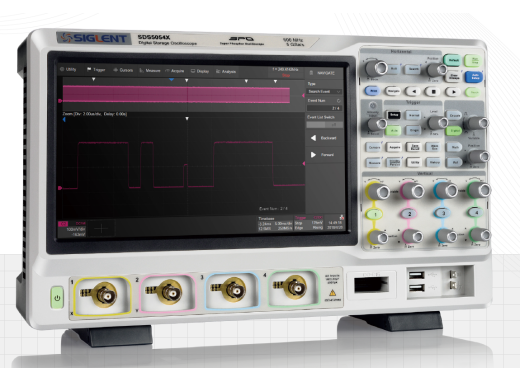

Oscilloscope Siglent SDS5054X
Détails
Le SDS5054X de Siglent est un oscilloscope avec 4 canaux et la version avec 500MHz de la série Siglent SDS5000X.
Cette série est la plus récente série d'oscilloscopes avec d'excellentes spécifications. Les oscilloscopes sont disponibles en versions de 350, 500 et 1000 MHz et de chaque bande passante il y a un modèle avec 2 ou 4 canaux. Les oscilloscopes ont une très grande mémoire de 250 M points et disposent d'une large gamme de fonctions de mesure et de mathématiques. En plus des 2 ou 4 canaux analogiques, il est également possible de définir l'étendue de mesure au moyen d'une sonde logique à 16 canaux numériques. Il est également possible d'étendre les scopes avec un générateur de forme d'onde. Vous trouverez les options ci-dessous sous la rubrique Options.
La série SDS5000X utilise la technologie dite " Super Phosphor Oscilloscope ", également appelée SPO. SPO est en fait un nom collectif pour les différentes technologies dont ces scopes disposent. Les oscilloscopes de cette série ont donc un taux de capture élevé qui permet de capturer facilement les irrégularités du signal.
De plus, ces oscilloscopes ont un affichage de l'intensité à 256 niveaux, ce qui signifie en fait que dans les endroits où un signal est plus courant, ce signal est affiché plus intensément. Il existe également un grand nombre de modes de déclenchement, y compris le déclenchement du bus série.
L'écran tactile de 10,1" supporte également les gestes multi-touch, ce qui facilite le contrôle du signal, par exemple.
Et l’écran peut faire un zoom avant ou arrière. En plus de l’écran, ces scopes ont une conception simple à un seul bouton qui permet d'utiliser toutes les fonctions facilement et efficacement.
Aperçu des modèles
| Modèle | SDS5034X | SDS5054X | SDS5104X |
|---|---|---|---|
| Bande passante | 350 MHz | 500 MHz | 1000 MHz |
| Temps de montée | ≤ 1 ns | ≤ 0.7 ns | ≤ 0.4 ns | Échelle horizontale | 1 ns/div - 1000 s/div | 500 ps/div - 1000 s/div | 200 ps/div - 1000 s/div |
| Prix |
Spécifications
| Voies | 4 |
| Vitesse d'échantillonnage (mode d’intercaler) Vitesse d'échantillonnage (mode non-intercaler) | 5 GSa/s 2,5 GSa/s |
| Mémoire (mode d'intercaler) Mémoire (mode non-intercaler) | 250 Mpts 125 Mpts |
| Taux de capture (mode normal) Taux de capture (mode séquentiel) | 110000 wfm/s 480000 wfm/s |
| Types de déclencheurs | « Front » (Edge), « Pente » (Slope), « Largeur d'impulsion » (Pulse width), « Fenêtre » (Window), « Transitoire » (Runt), « Intervalle » (Interval), « Perte » (Dropout), « Forme » (Pattern), « Vidéo » (Video), « Qualifié » (Qualified) |
| Types de déclencheurs en série | I2C, SPI, UART, CAN, LIN, CAN FD (option), FlexRay (option), I2S (option), MIL-STD-1553B (option) |
| Interfaces | Hôte USB, Dispositif USB, LAN, Succès/échec, Sortie déclencheur, 10 MHz entrée, 10 MHz sortie, Sortie VGA |
| Échelle verticale (1x sonde) | 500 μV/div - 10 V/div |
| Tension d'entrée maximale | 400 Vpk (1 MΩ) 5 Vrms (50 Ω) |
| Impédance d'entrée | 1 MΩ/50Ω |
| Écran | TFT LCD 10,1", écran tactile capacitif (1024 x 600) |
| Poids | ~4 kg |
| Dimensions | 370 x 144 x 231 mm |
Options
Pour la série SDS5000X, il y a certaines options pour étendre les scopes. Ci-dessous vous pouvez trouver plus d'informations sur la page produit de ces options. Il est également possible de modifier la bande passante du scope après.| Générateur de forme d'onde à 25 MHz | Cette option ajoute un générateur de fonction arbitraire avec USB 25 MHz à l'oscilloscope. | |
| Sonde active, 1 Ghz | Cette option ajoute une sonde active de 1 GHz. | |
| Sonde logique | Sonde logique permettant d'étendre les scopes avec 16 canaux numériques. | |
| Analyse de la puissance | Cette option logicielle permet une analyse guidée et automatisée de la puissance. |
Siglent propose une large gamme d'options logicielles pour ses produits, ajoutant souvent de nombreuses fonctionnalités. Pour toute information sur les options disponibles, veuillez vous référer au manuel d'utilisation au bas de cette page.
Accessoires
- Câble USB
- Démarrage rapide
- Sondes passives (même nombre que les canaux de l'oscilloscope)
- Certificat d'étalonnage
- Câble d'alimentation
