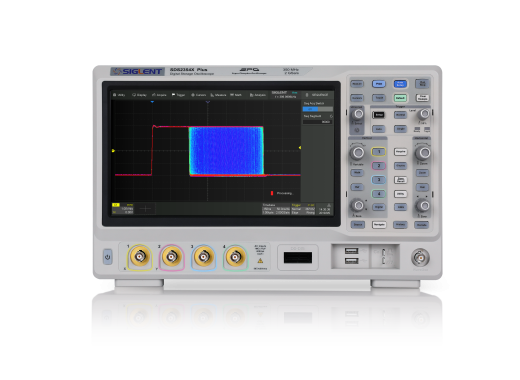

Oscilloscope SDS2354X Plus de Siglent
Détails
L'oscilloscope SDS2354X Plus de Siglent est la version avec 4 voies et 350 MHz de la série d'oscilloscopes Siglent SDS2000X Plus.
L'oscilloscope SDS2354X Plus de Siglent offre un écran large et lumineux de 10,1". En raison du grand écran, il y a moins de place pour les boutons sur l'oscilloscope, mais cela est entièrement compensé par l'interface multi-touch moderne.
L'oscilloscope, déjà très complet, peut être complété par un analyseur logique à 16 canaux, un générateur de fonction arbitraire, un logiciel d'analyse de la puissance, et par le logiciel permettant de décoder des protocoles supplémentaires.
Aperçu du modèle
Le Siglent SDS2354X Plus fait partie de la série SDS2000X Plus. Les modèles suivants de cette série sont en vente.
| Modèle | SDS2102X Plus | SDS2104X Plus | SDS2204X Plus | SDS2354X Plus |
|---|---|---|---|---|
| Bande passante | 100 MHz | 100 MHz | 200 MHz | 350 MHz |
| Temps de montée | 3,5 ns | 3,5 ns | 1,7 ns | 1,0 ns |
| Mémoire totale | 200 Mpts | 400 Mpts | 400 Mpts | 400 Mpts |
| Nombre de canaux | 2 | 4 | 4 | 4 |
| Prix |
Spécifications
| Mémoire | Jusqu’à 200 Mpts par canal |
| Taux de capture de la forme d'onde (max.) | 120 000 wfms/s (normal) 500 000 wfms/s (mode séquentiel) |
| Fréquence d'échantillonnage (la moitié des canaux utilisés) | 2 GSa/s |
| Fréquence d'échantillonnage (tous les canaux utilisés) | 1 GSa/s |
| Écran | Écran multi-touch de 10,1" (1024 x 600) |
| Impédance d'entrée | 1 MΩ |
| Échelle horizontale | 1 ns/div - 1000 s/div |
| Sensibilité verticale | 500 µV/div - 10V/div |
| Résolution verticale | 8 bits, 10 bits jusqu'à 100 Mhz |
| Tension maximale | 400 V (crête - crête) |
| Connecteurs | 2x USB 2.0 hôte, USB 2.0 dispositif, LAN, EXT (déclencheur, succès/échec) |
| Dimensions | 352 x 224 x 111 mm |
| Poids | 2 canaux : 3,3 kg 4 canaux : 3,9 kg |
Avantages
 |
Grâce à son grand écran tactile de 10,1", l'oscilloscope peut être utilisé comme un smartphone. |
 |
Grâce à la profondeur de mémoire exceptionnellement élevée de 200 Mpts, les signaux peuvent être analysés de manière très détaillée. |
 |
Grâce à un taux de capture de la forme d'onde de pas moins de 120 000 wfms/s, l'oscilloscope peut capturer tous les signaux avec la plus grande facilité. |
Options
| Analyseur logique 16 voies (hardware) | SPL2016 | |
| Support d'analyse de puissance (matériel) | DF2001A | |
| Mise à niveau de la largeur de bande de 100 MHz à 350 MHz (pour 2CH uniquement) (logiciel) | SDS2000XP-2BW02 | |
| Mise à niveau de la largeur de bande de 100 MHz à 200 MHz (pour 4CH uniquement) (logiciel) | SDS2000XP-4BW02 | |
| Mise à niveau de la largeur de bande de 200 MHz à 350 MHz (pour 4CH uniquement) (logiciel) | SDS2000XP-4BW03 | |
| Mise à niveau de la largeur de bande de 350 MHz à 500 MHz (pour 4CH uniquement) (logiciel) | SDS2000XP-4BW05 | |
| Générateur de fonction (logiciel) | SDS2000XP-FG | |
| Analyse de puissance (logiciel) | SDS2000XP-PA | |
| Déclenchement et décodage série SENT (logiciel) | SDS2000XP-SENT | |
| Déclenchement et décodage série Manchester (logiciel) | SDS2000XP-Manchester | |
| Déclenchement et décodage série FlexRay (logiciel) | SDS2000XP-Flexray | |
| Déclenchement et décodage série MIL1553B (logiciel) | SDS2000XP-MIL1553B | |
| Déclenchement et décodage série CAN FD (logiciel) | SDS2000XP-CANFD | |
| Déclenchement et décodage série I2S (logiciel) | SDS2000XP-I2S |
Siglent propose une large gamme d'options logicielles pour ses produits, ajoutant souvent de nombreuses fonctionnalités. Pour toute information sur les options disponibles, veuillez vous référer au manuel d'utilisation au bas de cette page.
Accessoires
Le Siglent SDS2354X Plus est fourni avec :
- Câble USB
- Sondes passives (1 par canal)
- Mode d’emploi
- Câble d'alimentation
- Certificat d'étalonnage
Avantages et inconvénients
- Grande profondeur de mémoire
- Grand écran
- Impédance 50Ω commutable
- Less buttons and dials
