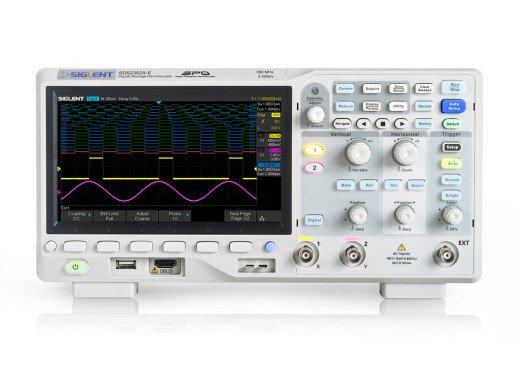

Siglent SDS2352X-E oscilloscope
Détails
L'oscilloscope Siglent SDS2352X-E est la version 350MHz de la série SDS2000X-E de Siglent. Le SDS2000X-E est une série d'oscilloscopes numériques à phosphore de haute performance. à un prix avantageux. Le 2000X-E a un taux de capture de 110,000 wfm/s et une mémoire de 28 points. Les fonctions les plus couramment utilisées sont faciles à utiliser grâce aux boutons et à l'écran tactile. L'écran de 7" permet de lire facilement les données mesurées. Les oscilloscopes disposent de plusieurs fonctions de mesure automatiques et de diverses fonctions mathématiques. En outre Il est possible de stocker 80 000 images qui sont affichées individuellement. En combinaison avec cela, il est possible avec un temps mort minimal, les irrégularités peuvent être éliminées du signal.
Le 2000X-E applique la nouvelle technologie SPO qui rend l'oscilloscope très fidèle au signal. et assure un faible bruit. De plus, la série 2000X-E a une gamme d'entrée verticale minimale de 500μV et les oscilloscopes disposent d'un système de déclenchement numérique innovant à haute sensibilité et à faible gigue. En plus du taux de capture de 110 000 wfm/s, l'oscilloscope peut également capturer 400 000 wfm/s. Cela signifie que l'oscilloscope peut également capturer 400 000 wfm/s. Il est possible de capturer un bloc plus grand et de l'analyser ensuite, au lieu de le faire en même temps. Cela peut être avantageux pour les signaux de débogage.
Les oscilloscopes de cette série offrent une gradation normale de l'intensité à 256 niveaux ainsi qu'une indication de la température de couleur pour montrer la fréquence d'apparition des valeurs dans un signal. En outre, cette série prend en charge plusieurs modes de déclenchement puissants, notamment le déclenchement et le décodage de bus série. Une fonction FFT à 1M d'échantillons, une fonction de recherche et de navigation et une fonction Bode à l'écran sont également incluses. et une fonction de tracé de Bode à l'écran.
Modèles
Les modèles de la série 2000X-E ne diffèrent que par leur bande passante.
| ModelSDS2202X-ESDS2352X-E | ||
|---|---|---|
| Bande passante analogique | 200 MHz | 350 MHz |
| Prix (2 canaux) |
Spécifications
| Mémoire | 28 Mpts |
| Taux d'échantillonnage (1 canal actif) | 2GS/s |
| Taux d'échantillonnage (2 canaux actifs) | 1GS/s |
| Affichage | 7" TFT, 800x480 pixels |
| Impédance d'entrée | 1 MΩ |
| Temps de montée | ≤ 1 ns |
| Échelle horizontale | 500 ps/div - 100 s/div |
| Sensibilité verticale | 500 μV/div - 10 V/div |
| Convertisseur A/N | Résolution de 8 bits |
| Types de déclenchement | Front, Pente, Largeur d'impulsion, Fenêtre, Run, Intervalle, Dropout, Pattern, Vidéo |
| Type de décodage | I2C, SPI, UART, CAN, LIN |
| Taux de capture de forme d'onde (max) | 110 000 wfm/s (normal) 400 000 wfm/s (mode séquence) |
| Support des sondes | 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X.....1000X, 2000X, 5000X, 10000X, Personnalisé |
| Nombre de canaux | 2 |
| Connexions | Hôte USB, dispositif USB (USB -TMC), LAN, Pass / Fail, sortie de déclenchement. Fail, Trigger Out |
| Poids (sans boîte) | 2,6 kg |
| Dimensions | 312 x 132,6 x 151 (LxlxH) |
Accessoires
Tous les oscilloscopes de la série SDS2000X-E sont fournis avec :
- Sondes passives (1 par canal) : 1x / 10x
- Câble USB
- Cordon d'alimentation
- Manuel d'utilisation
- Certificat d'étalonnage
Options
| Générateur de fonctions 25 MHz | Cette option de générateur de fonctions est connectée en externe à l'oscilloscope et peut générer des signaux de 25 MHz et dispose d'un canal. Les signaux peuvent avoir une longueur de 16 kpts. La fréquence d'échantillonnage est de 125 MHz. | |
| Analyseur logique 16 canaux | Cet analyseur logique 16 canaux permet d'analyser des signaux numériques. Les spécifications de ce produit se trouvent sur la page de droite. | |
| Siglent Module frontal isolé | Vous souhaitez effectuer des mesures sur le réseau 230V AC ou sur des signaux électriques triphasés ? Alors vous avez besoin du module Isolated Front End de Siglent ! Ce module isole votre oscilloscope des hautes tensions jusqu'à 600V crête à crête et possède une bande passante de 1MHz. | |
| WiFi | Cette option permet d'équiper les oscilloscopes SDS2000X-E d'un WiFi. Cette option se compose d'une licence logicielle pour activer le WiFi sur l'oscilloscope et d'un dongle USB. |
Téléchargements
| Siglent SDS2000X-E series datasheet |  (2.24 MB) | Télécharger |
| DSO programming guide | (2.53 MB) | Télécharger |
