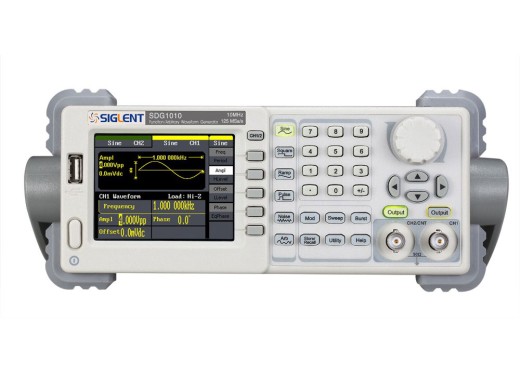

Siglent SDG1010
Détails
Les générateurs de fonctions à 2 voies Siglent série SDG1000 sont équipés d'un écran LCD 3,5”. En plus de 5 formes d'ondes standard, 46 formes d'ondes différentes non standard ont été préprogrammées. Des fonctions avancées peuvent être écrites à l'aide du logiciel pour PC fourni. Ces formes d'ondes arbitraires peuvent être enregistrées dans les 10 emplacements de mémoire intégrés, à l'aide d'un PC et d'une connexion USB, et ainsi être rapidement réactivées sur le générateur de fonctions. Un compteur de fréquences permettant de mesurer des fréquences jusqu'à 200 MHz est également présent.
Vue d'ensemble des modèles
La différence principale entre les modèles de la série SDG1000 réside dans la bande passante. Les spécifications les plus importantes sont présentées en vis-à-vis dans le tableau ci-dessous.
| Modèle | SDG1010 | SDG1025 | SDSG1050 |
|---|---|---|---|
| Fréquence de sortie maximale (sinus) | 10 MHz | 25 MHz | 50 MHz |
| Prix (T.V.A. excl.) |
Le modèle souhaité peut être sélectionné dans le menu déroulant situé en haut à droite de l'écran, au-dessus du bouton de commande et à côté de l'image du générateur de fonctions.
Spécifications
| Voies | 2 |
| Longueur de fonction maximale | 16 000 points |
| Fréquence d'échantillonnage | 125 Mé/s |
| Résolution en fréquence | 1 µHz |
| Résolution verticale | 14 bits |
| Plage d'amplitudes |
VOIE 1 : 2 mVpp - 10 Vpp (50 Ω, ≤ 10 MHz) 2 mVpp - 5 Vpp (50 Ω, > 10 MHz) VOIE 2 : 2 mVpp - 3 Vpp (50 Ω) |
| Écran | TFT 3,5”, 320 x 240 pixels |
| Fonctions intégrées | entre autres sinus, carré, rampe, impulsion, bruit, arbitraire, CC Consultez la fiche technique pour le détail des autres fonctions disponibles. |
| Impédance de sortie | 50 Ω |
| Connexions | USB 2.0 type B |
| Poids (sans la boîte) | 2,6 kg |
| Dimensions | 229 x 105 x 281 mm (L x l x H) |
Pour plus d'informations et une vue d'ensemble des spécifications et des bandes passantes des différentes formes d'ondes, consultez la fiche technique fournie par le fabricant.
Accessoires
Les générateurs de fonctions Siglent série SDG1000 sont fournis avec :
- Guide de démarrage rapide (en anglais)
- Câble USB
- Cordon d'alimentation
- CD avec logiciel (Windows XP, Vista, 7)
Téléchargements
| SDG1000_datasheet_en |  (1.9 MB) | Télécharger |
| Custom waveforms | (986.36 KB) | Télécharger |
