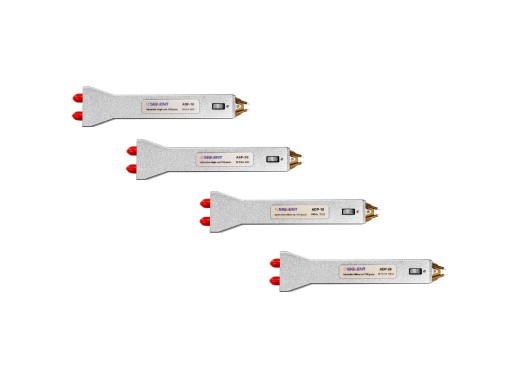

Sondes TDR ajustables Siglent pour VNA
Détails
Les sondes TDR ajustables de Siglent sont utiles pour mesurer l'impédance des composants électroniques tels que les cartes de circuits imprimés ou les fils avec un espacement irrégulier entre eux. La distance entre les sondes de test peut être modifiée entre 0 et 6,5 mm à l'aide de la molette de réglage intégrée.
Les sondes sont soit différentielles soit à simple extrémité et sont disponibles dans des bandes passantes de 18 GHz ou 26,5 GHz et avec une impédance de 50 Ω ou 100 Ω. Ils peuvent être utilisés pour le VNA de la série SNA5000A de Siglent.
Choisissez votre sonde dans le menu déroulant en haut à droite
Aperçu du modèle
Les modèles de cette série diffèrent principalement par la bande passante et l'impédance de la sonde.
| Modèle | Bande passante | Impédance | Prix | Stock |
|---|---|---|---|---|
| ASP-18 | 18 GHz | 50 Ω | ||
| ADP-18 | 18 GHz | 100 Ω | ||
| ASP-26 | 26,5 GHz | 50 Ω | ||
| ADP-26 | 26,5 GHz | 100 Ω |
Spécifications
| Espacement des sondes | 0 - 6,5 mm |
| Connecteur de la sonde | SMA |
| Impédance du câble | 50 ± 0,5 Ω |
| Connecteur de câble | SMA à SMA / N |
| Diamètre extérieur du câble | 5 mm |
| Répétabilité des tests | En continu x100, R ≤ 2 % |
