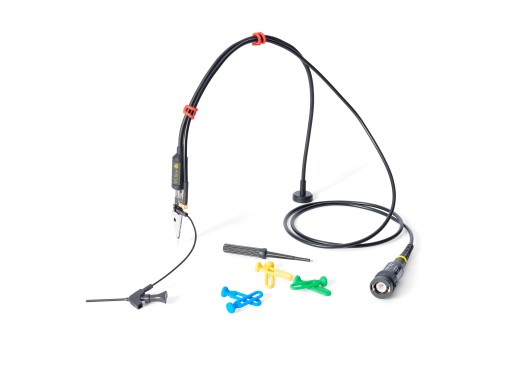

Sensepeek 4014 SP200 sonde d'oscilloscope 200 MHz
Détails
Le Sensepeek (4014) SP200 est une sonde de 200 MHz pour un oscilloscope. Cette sonde est un moyen révolutionnaire de tester et de mesurer les circuits imprimés en mains libres. Il n'est plus nécessaire de s'agiter pour trouver l'endroit optimal où placer votre sonde grâce à son fond magnétique. Cette sonde permet non seulement de gagner du temps lors des tests et des réparations, mais grâce à son design minimaliste et à son aiguille de test à ressort, il peut mesurer les signaux sur des composants à pas fin et d'autres endroits difficiles à atteindre pour les sondes conventionnelles. Malheureusement, ces sondes n'ont qu'un seul rapport d'atténuation de 10:1.
Pour une sonde d'oscilloscope similaire mais avec une bande passante plus bas, la Sensepeek SP100 est une bonne alternative. Vous pouvez consulter la Sensepeek 4009 pour des embouts supplémentaires pour les sondes. Et pour des accessoires supplémentaires pour le câble de la sonde, vous pouvez consulter la Sensepeek 4010.
Spécifications
Les spécifications des sondes SP200 sont énumérées dans le tableau ci-dessous.
| Bande passante | 200 MHz |
| Temps de montée | 1,75 ns |
| Atténuation | 10:1 |
| Impédance d'entrée | 10 MΩ |
| Capacitance d'entrée | 14 - 18 pF |
| Tension d'entrée maximale | ±60 V (CC) / 30 V (CA RMS) |
| Longueur du câble | 80 cm |
| Diamètre de l’embout de la sonde | 0,5 mm |
Accessoires
La Sensepeek 4014 est livrée avec :
- x1 SP200 - sonde d'oscilloscope mains libres de 200 MHz
- x1 Crochet de test avec câble détachable pour la connexion à la terre
- x2 câbles de terre (5 cm et 10 cm)
- x1 Jeu de porte-câbles à code couleur (4 couleurs)
- x1 Aiguille de test supplémentaire
Avantages et inconvénients
- Flexible avec une base magnétique
- Embouts de sonde amovibles
Téléchargements
| Sensepeek SP200 manual |  (608.2 KB) | Télécharger |
