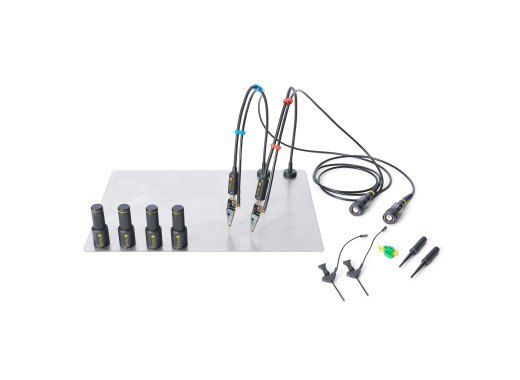

Kit oscilloscope Sensepeek 4015 PCBite avec x2 sondes SP100
Détails
Le kit oscilloscope Sensepeek (4015) PCBite avec x2 sondes SP100 représente un mode révolutionnaire pour tester et mesurer les circuits imprimés en mains libres. Avec les sondes magnétiques Sensepeek SP100 - 100 MHz, il n'est plus nécessaire de s'agiter pour trouver l'endroit optimal où placer sa sonde. Ce kit permet non seulement de gagner du temps lors des tests et des réparations, mais grâce à son design minimaliste et à son aiguille de test à ressort, il peut mesurer les signaux sur des composants à pas fin et d'autres endroits difficiles à atteindre pour les sondes conventionnelles. Malheureusement, ces sondes n'ont qu'un seul rapport d'atténuation de 10:1.
Si vous voulez commander des sondes Sensepeek de 100 MHz supplémentaires ou un couverture isolante Sensepeek PCBite pour ce kit, vous pouvez le faire en suivant les liens. Il est également possible de commander des sondes de 200 MHz au lieu de ceux de 100 MHz.
Spécifications
Les spécifications des sondes SP100 sont énumérées dans le tableau ci-dessous.
| Bande passante | 100 MHz |
| Temps de montée | 3,2 ns |
| Atténuation | 10:1 |
| Impédance d'entrée | 10 MΩ |
| Capacitance d'entrée | 14 - 18 pF |
| Tension d'entrée maximale | ±60 V (CC) / 30 V (CA RMS) |
| Longueur du câble | 80 cm |
| Diamètre de l’embout de la sonde | 0,5 mm |
Accessoires
Le kit oscilloscope Sensepeek PCBite est livré avec :
- x4 Supports de PCBite
- x1 Grande plaque de base (A4)
- x2 SP100 - sondes d'oscilloscope mains libres de 100 MHz
- x1 Crochet de test avec câble détachable pour la connexion à la terre
- x1 Jeu de porte-câbles à code couleur (4 couleurs)
- x1 Jeu de rondelles isolantes jaunes
- x1 chiffon en microfibre
Avantages et inconvénients
- Sondes de 100 MHz
Téléchargements
| Sensepeek PCBite manual |  (489.54 KB) | Télécharger |
| Sensepeek SP100 manual | (609.16 KB) | Télécharger |
