Sonde passive CC Sensepeek 7009 SQG15-DC
Détails

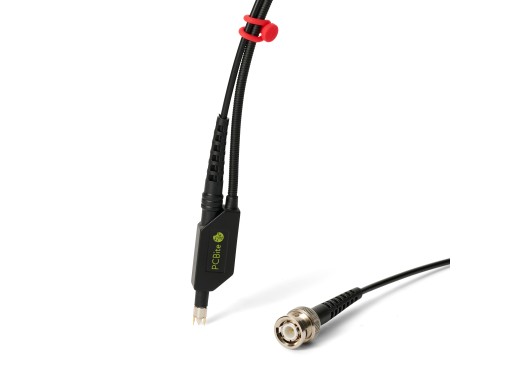

La sonde SQG15-DC est une sonde complète de 1,5 GHz à couplage CC et à faible impédance. L'une des grandes caractéristiques des sondes de la série SQG de Sensepeek est la possibilité de les utiliser en mode mains libres et sans aucun autre accessoire.
Avec une conception passive, un rapport d'atténuation de 10:1 et une faible capacité de l'embout de la sonde (<1,69 pF), la sonde est idéale pour les mesures de signaux à grande vitesse, en maintenant l'intégrité du signal avec une perturbation minimale. La sonde SQG15-DC fournit des mesures précises sur une large gamme de fréquences, grâce à sa réponse en fréquence plate de 0 kHz à 1,5GHz (± 0,5 dB).
La SQG15-DC est optimisé pour une utilisation avec des instruments ayant une impédance d'entrée de 50 Ω, et est donc utile dans de nombreuses applications à haute fréquence, y compris les oscilloscopes, les analyseurs de réseau et les analyseurs de spectre.
Aperçu des modèles
Les modèles de sondes de la série SGQ de Sensepeek offrent différentes spécifications, qui sont comparées dans le tableau ci-dessous.
| Modèle | SQG15-AC | SQG15-DC | SQG30-AC | SQG30-DC | SQG60-AC | SQG60-DC |
|---|---|---|---|---|---|---|
| Bande passante | > 1,5 GHz | > 1,5 GHz | > 3,0 GHz | > 3,0 GHz | > 6,0 GHz | > 6,0 GHz |
| Débit de données max | 3 Gbps | 3 Gbps | 6 Gbps | 6 Gbps | 12 Gbps | 12 Gbps |
| Temps de transition | < 190 ps | < 190 ps | < 103 ps | < 103 ps | < 52 ps | < 52 ps |
| Impédance de l'embout de la sonde (nominale) | 500 Ω | 500 Ω | 500 Ω | 500 Ω | 333 Ω | 333 Ω |
| Planéité (± 0,5 dB) | 1,0 kHz à 1,5 GHz | 0 à 1,5 GHz | 1,0 kHz à 1,5 GHz | 0 à 2,6 GHz | 1,15 kHz à 4,8 GHz | 0 à 5,2 GHz |
| Impédance de sortie (nominale) | 475 Ω | 475 Ω | 475 Ω | 475 Ω | 76 Ω | 76 Ω |
| Prix |
Caractéristiques techniques
| Impédance d'entrée | 50 Ω (compatible avec une terminaison de 50 Ω) |
|---|---|
| Capacité | < 1,69 pF |
| Perte de rendement | -26 dB à -11,5 dB (0 - 1,5 GHz) |
| Planéité de la réponse en fréquence | ± 0,5 dB |
| Connectivité (sortie) | BNC |
| Longueur du câble | 1 200 mm |
| Dimensions de la tête de sonde | Longueur 90 mm, Ø 8,9 mm |
| Poids | 34 g |
Accessoires
La sonde passive CC est livrée avec :
- x1 Aiguille de remplacement
- x1 Aiguille à double masse
- x1 Ressort de mise à la terre simple
- x1 Support de sonde pour les mesures mains libres
- x1 Support de câble
- x1 Étui de transport
