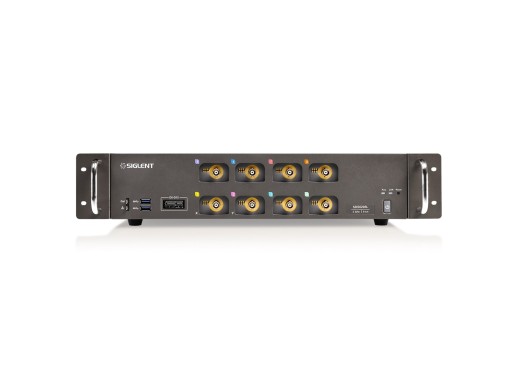

Oscilloscope numérique à mémoire Siglent SDS6208L
Détails
Le SDS6208L fait partie de la série d'oscilloscopes à mémoire numérique Siglent SDS6000L, qui se caractérisent tous par un profil très bas et peu encombrant. Le produit dispose d'une fonction d'affichage de 256 niveaux d'intensité et d'un mode d'affichage de la température de couleur, tous disponibles via le port HDMI. Il dispose de plus de 50 paramètres de mesure et de calcul et d'un déclencheur numérique très sensible à faible gigue.
L'oscilloscope prend en charge le déclenchement du bus série, l'enregistrement de l'historique des formes d'onde, les fonctions de recherche et de navigation, le test des masques et l'analyse de la puissance, des yeux et de la gigue, certains via un logiciel supplémentaire (voir le tableau des options ci-dessous). Le générateur de fonctions de 25 MHz avec plusieurs formes d'ondes prédéfinies intégrées est également disponible en option. Des enregistrements de formes d'ondes jusqu'à 500Mpts peuvent être capturés, stockés et analysés, avec un taux de capture de formes d'ondes allant jusqu'à 170 000wfm/s en mode normal (et jusqu'à 750 000wfm/s en mode séquence).
Le produit peut être contrôlé à distance via un réseau local avec le serveur web intégré ou avec un ensemble complet de commandes SCPI. Veuillez consulter les options pour connaître tous les logiciels disponibles.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Aperçu des modèles
Les produits de la série SDS6000L se distinguent principalement par leur largeur de bande, leurs canaux et leur échelle horizontale.| Modèle | Largeur de bande | Canaux | Échelle horizontale | Prix |
|---|---|---|---|---|
| SDS6054L | 500 MHz | 4 | 0.5 ns/div - 1000 s/div | |
| SDS6058L | 500 MHz | 8 | 0.5 ns/div - 1000 s/div | |
| SDS6104L | 1 GHz | 4 | 0,2 ns/div- 1000 s/div | |
| SDS6108L | 1 GHz | 8 | 0,2 ns/div- 1000 s/div | |
| SDS6204L | 2 GHz | 4 | 0,1 ns/div - 1000 s/div | |
| SDS6208L | 2 GHz | 8 | 0,1 ns/div - 1000 s/div |
Caractéristiques techniques
| Profondeur de mémoire | 500 Mpts (divisé par le nombre de canaux actifs) |
| Taux d'échantillonnage | 5 Géch/s (divisé par le nombre de canaux actifs) |
| Taux de capture des formes d'onde | 170 000 wfm/s |
| Résolution verticale | 8 bits |
| Échelle verticale | 1 MΩ : 0,5 mV/div - 10 V/div 50 Ω : 0,5 mV/div - 1 V/div |
| Interfaces | 4x USB (hôte/périphérique), 1000M LAN, carte micro SD, Pass/Fail, Trigger Out, HDMI, 10MHz in/out |
| Décodage | Inclus : I2C, SPI, UART, CAN, LIN En option : CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester |
| Dimensions | 395 x 43 x 414 mm |
| Poids | 6,1 kg |
Options
Ces options logicielles sont disponibles pour les oscilloscopes de la série SDS6000L. D'autres options matérielles peuvent être trouvées sur la fiche technique. Vous pouvez nous contacter pour plus d'informations.| Générateur de fonctions (logiciel) | SDS6000L-FG |
| Analyse de puissance (logiciel) | SDS6000L-PA |
| Diagramme en œil/analyse de gigue (logiciel) | SDS6000L-EJ |
| Déclenchement et décodage I2S (logiciel) | SDS6000L-I2S |
| Déclenchement et décodage MIL-STD-1553B (logiciel) | SDS6000L-1553B |
| Déclenchement et décodage FlexRay (logiciel) | SDS6000L-FlexRay |
| Déclenchement et décodage CAN FD (logiciel) | SDS6000L-CANFD |
| Déclenchement et décodage SENT (logiciel) | SDS6000L-SENT |
| Décodage Manchester (logiciel) | SDS6000L-Manch |
Siglent propose une large gamme d'options logicielles pour ses produits, ajoutant souvent de nombreuses fonctionnalités. Pour toute information sur les options disponibles, veuillez vous référer au manuel d'utilisation au bas de cette page.
Accessoires
Chaque modèle de la série SDS6000L est livré par défaut avec :
- Sondes passives 500 MHz (1 par canal)
- Souris sans fil
- Câble USB
- Cordon d'alimentation
- Certificat d'étalonnage
Avantages et inconvénients
- Profil très bas et peu encombrant
- Faible résolution verticale
