Une remise de 30 % est actuellement offerte sur la série SDS2000X. Cette remise a déjà été prise en compte dans les prix indiqués sur cette page.

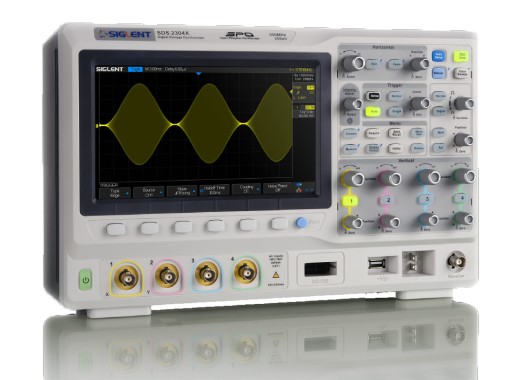

La série SDS2000X de Siglent succède directement à la série SDS2000. Ces oscilloscopes offrent un certain nombre d'améliorations par rapport à leurs prédécesseurs. La série 2000X dispose par exemple d'un taux de capture de 140 000 wfm/s et d'une mémoire considérable de 140 Mpts. Grâce à l'écran de 8”, la lecture des données mesurées est très facile.
Les oscilloscopes sont disponibles en version à 2 ou à 4 voies, avec bande passante de 70 MHz à 300 MHz inclus.
La nouvelle technologie SPO est présente sur les modèles de la série 2000X, ce qui permet une diminution de la gigue et une augmentation de la sensibilité du déclencheur. En plus du degré d'intensité à 256 niveaux habituel, l'oscilloscope dispose d'un système d'indication de la température de couleur permettant de connaître la fréquence d'apparition des valeurs dans un signal. Le système de déclenchement est compatible avec plusieurs types de déclencheurs. Grâce à la technologie SPO, les performances de ces oscilloscopes sont moins affectées par le bruit de fond.
En plus du taux de capture de 140 000 wfm/s, l'oscilloscope permet également des captures à 500 000 wfm/s. Un bloc plus important est sélectionné puis analysé. Les deux opérations ne sont, dans ce cas, pas simultanées. Ceci peut présenter des avantages lors du débogage de signaux.
Les oscilloscopes disposent de plusieurs fonctions de mesure automatique et de diverses fonctions Math. Il est en outre possible de stocker 80 000 trames et de les afficher individuellement. Grâce à cela, les irrégularités peuvent être éliminées du signal tout en garantissant un temps d'inactivité minimal.
La bande passante constitue la différence principale entre les modèles de la série 2000X ; les modèles dont le nom se terminent par un 2 sont les modèles à 2 voies. Les modèles dont le nom se termine par un 4 sont les modèles à 4 voies. En dehors du nombre de voies, tous les modèles d'une série sont identiques.
Modèle | SDS2072X/ SDS2074X | SDS2102X/ SDS2104X | SDS2202X/ SDS2204X | SDS2302X/ SDS2304X |
---|---|---|---|---|
Nombre de voies | 2/4 | 2/4 | 2/4 | 2/4 |
Bande passante analogique | 70 MHz | 100 MHz | 200 MHz | 300 MHz |
Mémoire (totale) | 140 Mpts | 140 Mpts | 140 Mpts | 140 Mpts |
Fréquence d'échantillonnage (2 voies actives) | 2 Gé/s | 2 Gé/s | 2 Gé/s | 2 Gé/s |
Fréquence d'échantillonnage (4 voies actives) | 1 Gé/s | 1 Gé/s | 1 Gé/s | 1 Gé/s |
Prix (2 voies) | ||||
Prix (4 voies) |
Le modèle souhaité peut être sélectionné dans le menu déroulant situé en haut à droite de l'écran, au-dessus du bouton de commande et à côté de l'image de l'oscilloscope.
Mémoire | 140 Mpts |
Écran | TFT 8”, 800 x 480 pixels |
Impédance d'entrée | 1 MΩ |
Temps de montée | SDS207x ≤5,0 ns SDS210x : ≤3,5 ns SDS220x : ≤1,7 ns SDS230x : ≤1,2 ns |
Échelle horizontale | 1 ns/div - 50 s/div |
Sensibilité verticale | 1 mV/div - 10 V/div |
Convertisseur A/N | Résolution 8 bits |
Tension maximale | 400 V (crête-à-crête) |
Taux de capture de forme d'onde (max) | 140 000 wfm/s (normal) 500 000 wfm/s (mode séquentiel) |
Compatibilité sonde | 1 x, 10 x, 50 x, 100 x, 500 x, 1 000 x, 2 000 x, 5 000 x, 10 000 x |
Nombre de voies | 2/4 |
Connexions | USB (hôte et dispositif), LAN, succès/échec, déclencheur |
Poids (sans la boîte) | 3,4 kg - 3,6 kg |
Dimensions | 352 x 128 x 224 mm (L x l x H) |
Pour plus d'informations, consultez le manuel d'utilisation.
Tous les oscilloscopes de la série SDS sont fournis avec :
Analyseur logique 16 voies |
Cette option vous permet de visualiser facilement divers signaux de bus sur l'oscilloscope. Il s'agit d'un pack regroupant l'analyseur logique et la licence d'utilisation.
Décodage série |
Le décodage série permet de décoder sur l'oscilloscope les protocoles série les plus courants tels que IIC, SPI, UART/RS232, CAN ou LIN.
Générateur de fonction |
Cette option permet l'ajout d'un générateur de fonction arbitraire de 25 MHz sur l'oscilloscope.
Si nécessaire, toutes ces options peuvent être ajoutées ultérieurement sur l'oscilloscope, par le biais de codes de licence.
Siglent SDS2000X series datasheet |
(2.48 MB) | Download |
