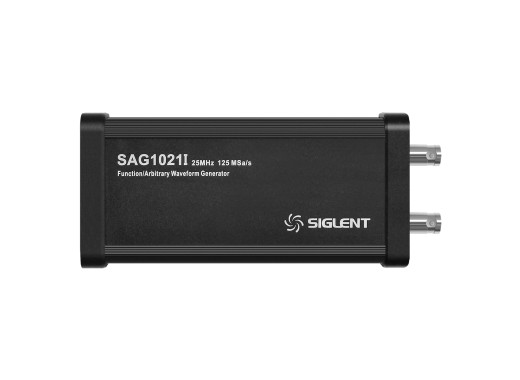

Option matérielle du générateur de fonction/forme d'onde Siglent SAG1021I
Détails
Le Siglent SAG1021I est un générateur de fonctions et de formes d'ondes arbitraires isolé. Cette option matérielle peut être utilisée avec le SDS1000X-E 4 voies et tous les oscilloscopes SDS800X HD, SDS1000X HD, SDS5000X et SDS6000A. Il est connecté par USB et peut générer des signaux de 25MHz avec 16K points sur 1 voie.
Caractéristiques techniques
| Voies | 1 (isolée) |
| Fréquence de sortie | 25 MHz |
| Taux d'échantillonnage | 125 MSa/s |
| Résolution de la fréquence | 1 µHz |
| Précision de la fréquence | ± 50 ppm |
| Résolution verticale | 14 bits |
| Plage d'amplitude | -1,5 V ~ +1,5 V (50Ω)-3 V ~ +3 V (High-Z) |
| Types de formes d'onde | Sinus, carré, rampe, impulsion, bruit, DC et 45 formes d'ondes intégrées |
| Impédance de sortie | 50Ω±2% |
| Protection | Protection contre les surtensions, protection contre la limitation du courant |
Avantages et inconvénients
- Interface USB
- Un seul canal
