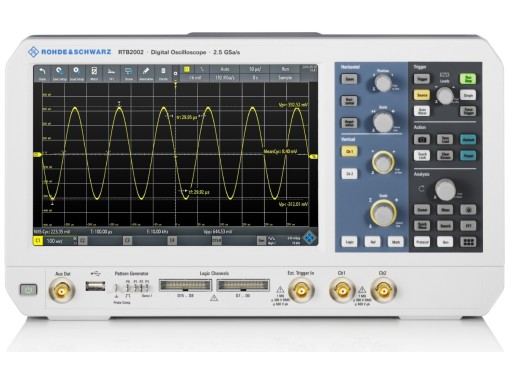

Oscilloscope Rohde & Schwarz RTB2002EDU
Détails
Les oscilloscopes numériques de la série RTB2000 de Rohde & Schwarz sont révolutionnaires dans cette catégorie de prix, grâce à leur très grand écran de 10,1 pouces avec 1280x800 pixels. De plus, ces oscilloscopes sont équipés d'un écran tactile capacitif, qui fonctionne comme l'écran d'un smartphone. D'autres aspects clés de la série RTB2000 sont la sensibilité de 1mV/div, une fréquence d'échantillonnage maximale de 2,5GSa/s et une profondeur de mémoire maximale de 20 méga points. Ces oscilloscopes sont également équipés d'un convertisseur A/N 10 bits, ce qui multiplie par quatre la reproduction des signaux par rapport aux convertisseurs A/N 8 bits qui sont standard dans les oscilloscopes similaires.
Par défaut, ces oscilloscopes ont une bande passante de 70MHz, que vous pouvez étendre à 100, 200 ou 300MHz. Veuillez vous référer aux mises à niveau de la bande passante ci-dessous pour plus d'informations sur ces extensions. D'autres options peuvent être consultées au bas de la page des options.
Le RTB2002EDU de Rohde & Schwarz est une version spécialisée de l'oscilloscope RTB2002 normal, car il inclut par défaut les options suivantes :
Options incluses
| RTB-K1 | Cette option active les fonctionnalités de déclenchement et de décodage I2C et SPI. |
| RTB-K2 | Cette option active les fonctionnalités de déclenchement et de décodage UART/RS-232/RS-422/RS485. |
| RTB-K3 | Cette option permet les fonctionnalités de déclenchement et de décodage CAN/LIN. |
| RTB-K15 | Cette option permet à l'utilisateur de visualiser l'historique de l'utilisateur. En outre, la mémoire des oscilloscopes peut être segmentée, de sorte que le taux de capture des formes d'onde peut atteindre 100 000 formes d'onde/s. |
| RTB-K36 | Cette option permet à votre oscilloscope RTB2000 de réaliser des bodeplots jusqu'à 25 MHz. |
| RTB-B6 | Cette option permet au logiciel d'utiliser le générateur ARB (intégré). |
Aperçu des modèles
| Modèle | RTB2002EDU | RTB2004EDU |
| Canaux | 2 | 4 |
| Prix |
Spécifications de l'appareil
| Gamme de fréquences | 70 MHz avec options jusqu'à 100, 200 et 300 MHz |
| Taux d'échantillonnage maximal | 2,5 GSa/s |
| Profondeur maximale de la mémoire | 20 MPts |
| Taux de capture des formes d'onde | 50 000 wfms/s |
| Échelle verticale | 1 mV/div - 10 V/div |
| Bits verticaux | 10 |
| Échelle horizontale | 1 ns/div ~ 500 s/div |
| Types de déclenchement | Front, largeur, motif, vidéo, temporisation, ligne |
| Fonctions mathématiques de la forme d'onde | Plus de 20 fonctions différentes |
| Écran | Écran WXGA de 10,1 pouces avec touche capacitive |
| Résolution de l'écran | 1280 x 800 pixels (WXGA) |
| Connectivité | USB (type A), LAN/Ethernet (RJ45) et USB (type B) |
| Dimensions de l'appareil | 390 x 220 x 152 mm |
| Poids | 2,5 kg |
Logiciels, micrologiciels et pilotes
Le logiciel, le micrologiciel et les pilotes des oscilloscopes sont disponibles sur le site web du fabricant
Mise à niveau de la bande passante
Il y a 3 options pour augmenter la bande passante. En cliquant sur le code d'une option, vous serez redirigé vers une page où vous pourrez commander la mise à niveau.
| Modèle | RTB2002 | RTB2004 |
| 100 MHz | RTB-B221 | RTB-B241 |
| 200 MHz | RTB-B222 | RTB-B242 |
| 300 MHz | RTB-B223 | RTB-B243 |
Options disponibles
Des options matérielles supplémentaires sont disponibles pour ces oscilloscopes. Un certain nombre d'entre elles sont répertoriées dans le tableau ci-dessous. En cliquant sur le code des options, vous serez redirigé vers la page où vous pourrez ajouter ces options à votre panier. Si vous avez besoin d'autres fonctions logicielles, veuillez nous contacter.
| RTB-Z1 | Il s'agit de la face avant des oscilloscopes. |
| RTB-Z3 | Il s'agit d'un sac de transport pour les oscilloscopes, ce qui rend leur transport plus facile et plus pratique. |
Accessoires
L'oscilloscope Rohde & Schwarz RTB2002EDU est livré avec :
- Cordon d'alimentation
- 2 sondes passives Rohde & Schwarz RT-ZP03 (1 par voie)
Téléchargements
| RTB2000 series brochure |  (9.01 MB) | Télécharger |
| RTB2000 series datasheet | (1.42 MB) | Télécharger |
| RTB2000 series programming manual | (530.97 KB) | Télécharger |
| RTB2000 series operating instructions | (4.82 MB) | Télécharger |
