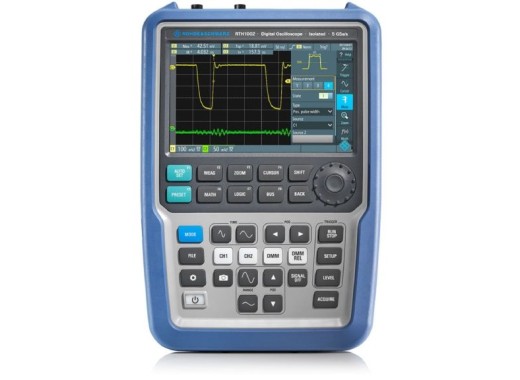

Oscilloscope portable Rohde & Schwarz RTH1004
Détails
Le Rohde & Schwarz RTH1004 est un oscilloscope à 4 voies de la série RTH1000 de Rohde & Schwarz. Ces séries sont des oscilloscopes portables robustes avec une sensibilité verticale élevée de 2 mV/div. Ces oscilloscopes ont une bande passante de 60 MHz. Une bande passante allant jusqu'à 500 MHz est disponible en option. Vous trouverez de plus amples informations au bas de la page. Les oscilloscopes sont équipés d'un système de déclenchement numérique offrant la meilleure sensibilité de déclenchement pour les oscilloscopes portables. De plus, 33 fonctions de mesure automatiques sont disponibles, ce qui permet aux oscilloscopes de la série RTH1000 d'offrir les mêmes possibilités que les oscilloscopes de laboratoire. Les oscilloscopes de la série RTH1000 sont conformes aux normes de sécurité CAT IV 600 V.
Différence entre le RTH1002 et le RTH1004
Le RTH1002 est équipé d'un multimètre numérique permettant de mesurer la tension, le courant, la résistance, la fréquence, la capacité et la température. Le RTH1004 n'a qu'un compteur de tension.
Modèles
| Modèle | RTH1002 | RTH1004 | RTH-BNDL |
|---|---|---|---|
| Voies | 2 | 4 | 4 |
| DMM | Oui | Non | Non |
| Prix |
Spécifications générales
| Fréquence d'échantillonnage maximale | 5 GSa/s |
| Profondeur mémoire maximale | 500 kPts |
| Bande passante | 60 MHz (en option jusqu'à 500 MHz, voir ci-dessous) |
| Vitesse de capture des formes d'onde | 50 000 wfms/s |
| Types dedéclenchement | Front, largeur d'impulsion, vidéo |
| Mathématiques des formes d'onde | Addition, soustraction, multiplication, division, quadrature, valeur absolue, inverse |
| Échelle verticale | 2 mV/div - 100 V/div |
| Échelle horizontale | 1 ns/div ~ 500 s/div |
| Affichage | 17,8 cm (7.0") TFT 800 x 480 couleur |
| Connectivité | USB, LAN |
| Norme de sécurité | CAT IV 600 V et CAT III 1 000 V |
| Dimensions | 201 x 293 x 74 mmm |
| Poids total | 2,4 kg |
Pour plus d'informations sur les spécifications, voir la fiche technique
Logiciels, micrologiciels et pilotes
Les logiciels, micrologiciels et pilotes des oscilloscopes sont disponibles sur le site web du fabricant à droite.
Options
| Signal mixte (hardware) | RTH-B1 | |
| Mise à niveau de la largeur de bande de 100 MHz (uniquement RTH1002) (hardware) | RTH-B221 | |
| Mise à niveau de la largeur de bande de 200 MHz (uniquement RTH1002) (hardware) | RTH-B222 | |
| Mise à niveau de la largeur de bande de 350 MHz (uniquement RTH1002) (matériel) | RTH-B223 | |
| Mise à niveau de la largeur de bande de 500 MHz (uniquement RTH1002) (matériel) | RTH-B224 | |
| Mise à niveau de la largeur de bande de 100 MHz (RTH1004 uniquement) (matériel) | RTH-B241 | |
| Mise à niveau de la largeur de bande de 200 MHz (uniquement RTH1004) (matériel) | RTH-B242 | |
| Mise à niveau de la largeur de bande de 350 MHz (uniquement RTH1004) (matériel) | RTH-B243 | |
| Mise à niveau de la largeur de bande de 500 MHz (RTH1004 uniquement) (matériel) | RTH-B244 | |
| Déclenchement et décodage série I2C/SPI (logiciel) | RTH-K1 | |
| Déclenchement et décodage série UART/RS232 (logiciel) | RTH-K2 | |
| Déclenchement et décodage série CAN/LIN (logiciel) | RTH-K3 | |
| Déclenchement et décodage série CAN-FD (logiciel) | RTH-K9 | |
| Déclenchement et décodage série SENT (logiciel) | RTH-K10 | |
| Historique et mémoire segmentée (logiciel) | RTH-K15 | |
| Analyse de spectre (logiciel) | RTH-K18 | |
| Fonctionnalité de déclenchement avancée (logiciel) | RTH-K19 | |
| Compteur de fréquence (2 voies) (logiciel) | RTH-K33 | |
| Analyse harmonique (logiciel) | RTH-K34 | |
| Script utilisateur (logiciel) | RTH-K38 | |
| Module LAN sans fil (logiciel) | RTH-K200 | |
| Interface Web de commande à distance (logiciel) | RTH-K201 | |
| Ensemble d'applications (K1, K2, K3, K9, K10, K15, K18, K19,K33, K34, K38 et K201) (logiciel) | RTH-PK1 |
Accessoires
Les oscilloscopes de la série RTH1000 de Rohde & Schwarz sont fournis avec :
- Cordon d'alimentation
- Manuel
- 2 ou 4 sondes passives de 500 MHz (RT-ZI10)
- Batterie lithium-ion
- Carte microSD de 4 Go (déjà préinstallée)
Téléchargements
| R&S RTH1000 series user manual |  (1.21 MB) | Télécharger |
| R&S RTH1000 series datasheet | (1.55 MB) | Télécharger |
