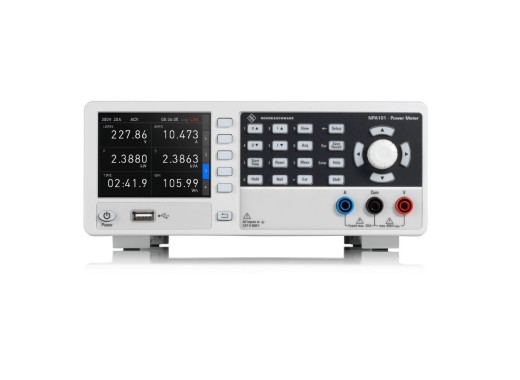

Analyseur de puissance Rohde & Schwarz NPA101
Détails
Le NPA101 de Rohde & Schwarz fait partie de la série d'analyseurs de puissance monophasés R&S NPA. Il est conçu pour la caractérisation du courant de charge ou de veille CA/CC avec une précision de 0,05 % et une mesure de faible courant de 5 mA. Par rapport aux autres modèles NPA, ce produit ne dispose que des fonctions de mesure de base et nécessite des outils supplémentaires pour l'analyse graphique et les tests de conformité.
Il dispose d'affichages numériques avec un taux de mise à jour rapide de 100 ms et d'une fonction de sélection automatique de gamme pour améliorer l'efficacité des tests. En outre, le produit est doté de filtres de fréquence et de filtres adaptatifs qui éliminent les bruits inutiles, garantissant ainsi des résultats fluides et précis. Le contenu de l'écran peut être enregistré sur une clé USB ou partagé via les interfaces LAN et USB.
La particularité de cette série est l'enregistrement horodaté au format CSV pour une période pratiquement illimitée. Toutefois, si des fonctions de mesure et des graphiques améliorés sont nécessaires, le R&S NPA501 est recommandé. Et si les fonctions d'évaluation doivent être conformes aux normes industrielles IEC 62301, EN 50564 et EN 61000-3-2, le R&S NPA701 est recommandé. Pour connaître l'ensemble des fonctions disponibles (par modèle), veuillez consulter le tableau figurant dans les images.
Attention, certaines images concernent le modèle NPA701, mais sont comparables au NPA101.Spécifications
| Gamme de mesure de la puissance | 50 μW - 12 kW |
| Bande passante | CC à 100 kHz |
| Résolution verticale | 16 bits |
| Fréquence d'échantillonnage | 500 kSa/s |
| Précision de la mesure | &Plusmn;0,05 % |
| Fonctions mathématiques et de mesure | 16 |
| Écran | QVGA LCD de 3,5" |
| Interfaces | USB (Hôte/Dispositif), LAN |
| Dimensions | 222 x 97 x 291 mm |
| Poids | 3,25 kg |
Options
| Adaptateur secteur R&S NPA-Z1 | Version pour l'UE. Il permet de connecter facilement et en toute sécurité l'objet sous test à un analyseur de puissance R&S NPA. L'objet sous test est alimenté par le coupleur de l'appareil situé sur le dessus de l'adaptateur secteur. | |
| Sonde de courant R&S HZC50 | 30 A, connecteurs de 4 mm | |
| Sonde de courant R&S HZC51 | 1000 A, connecteurs de 4 mm |
Accessoires
Le R&S NPA101 est livré standard avec :
- Câble d'alimentation
Avantages et inconvénients
- Enregistrement horodaté en CSV
- Fonctions de mesure et interfaces limitées, voir NPA501
- Non conforme aux normes IEC 62301, EN 50564 et EN 61000-3-2, voir NPA701
Téléchargements
| R&S NPA series datasheet |  (2.42 MB) | Télécharger |
| R&S NPA series user manual | (6.7 MB) | Télécharger |
