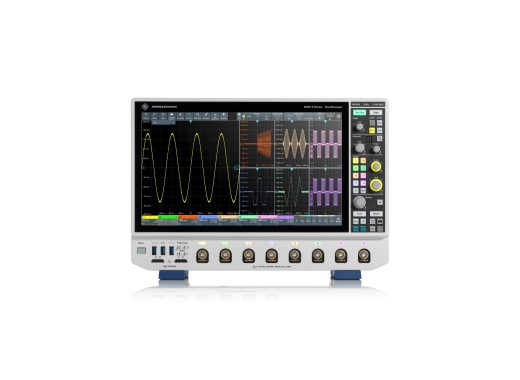

Ensemble Rohde & Schwarz MXO58-BASC
Détails
Le MXO58 est une série d'oscilloscopes dotés de 8 voies et d'un taux de capture de forme d'onde extrêmement élevé de 4,5 millions d'ondes par seconde. Chaque voie analogique dispose d'une profondeur de mémoire de 500 Mpts, ce qui est élevé par rapport à d'autres oscilloscopes et la mémoire peut également être étendue à 1 Gpts. La série MXO58 a une résolution verticale de 12 bits et une résolution verticale de 18 bits en mode haute définition. L'oscilloscope est très silencieux et produit peu de bruit de refroidissement. Il a un faible bruit de fond de -160 dBm/Hz et un déclenchement précis et rapide de < 21 ns. Les oscilloscopes de la série MXO58 sont équipés d'un écran TFT Full HD de 15,6 pouces avec écran tactile capacitif et d'une interface utilisateur intuitive qui comprend, par exemple, un menu de recherche de fonctions et un accès à distance via LAN. En outre, la série MXO58 est dotée d'un support VESA qui permet de monter les oscilloscopes.
MXO58-BASC
Cet ensemble comprend les éléments suivants :
- Oscilloscope MXO58-100
- Générateur MXO5-B6 ARB
Aperçu du pack
| Modèle | MXO58-BASC | MXO58-PRO | MXO58-ULTM |
|---|---|---|---|
| Bande passante | 100 MHz | 500 MHz | 2 GHz |
| Profondeur de mémoire | 500 Mpts | 500 Mpts | 1 Gpts |
| Fonctions supplémentaires | générateur de formes d'onde | générateur de formes d'onde, analyseur de réponse en fréquence, analyseur de puissance, déclencheur et décodeur | générateur de formes d'onde, analyseur de réponse en fréquence, analyseur de puissance, déclencheur et décodeur, mémoire supplémentaire, sondes logiques avec option MSO. |
| Prix |
Spécifications
| Voies | 8 |
| Fréquence d'échantillonnage | 5 GS/s |
| Taux de capture de forme d'onde | 4 500 000 wfm/s |
| Résolution verticale | 12 bits (18 bits en mode HD) |
| Échelle verticale | 0,5 mV/div - 1 V/div |
| Échelle horizontale | 200 ps/div - 10 000 s/div |
| Interfaces | Hôte USB, dispositif USB, LAN, HDMI |
| Options de décodage | IIC, SPI, UART/RS232, CAN, LIN |
| Affichage | 15,6" TFT LCD (1 920 x 1 080, écran tactile) |
| Dimensions | 445 × 314 × 153 |
| Poids | 9 kg |
Options
De nombreuses options sont disponibles pour ce produit. Veuillez consulter la fiche technique pour une liste de toutes les optionsAccessoires
La série MXO58 est livrée par défaut avec :
- x8 Sondes passives de 700 MHz
- x1 Cordon d'alimentation
