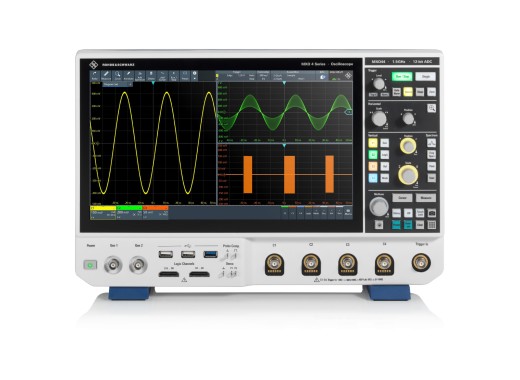

Oscilloscope MXO44-245 de Rohde & Schwarz
Promotion ! Le prix de ce produit est temporairement réduit jusqu'au 30 novembre 2026 !
Détails
Le MXO44-245 est la version de 500 MHz de la série d'oscilloscopes MXO44. Cette série d'oscilloscopes se caractérise par un taux de capture de formes d'onde extrêmement élevé de 4,5 millions de formes d'onde/s. Ceci, combiné au CAN de 12 bits (18 bits en mode HD), permet d'observer de nombreux petits événements peu fréquents mieux qu'avec de nombreux autres oscilloscopes. En outre, cette série dispose d'une grande profondeur de mémoire de 400 Mpoints qui permet d'enregistrer pendant de longues périodes. En outre, ces oscilloscopes disposent également d'une fonction FFT avec un taux d'acquisition de spectre de 45 000 FFT/s et d'une fonction de déclenchement très sensible avec une faible bruit de fond.
La série MXO44 est dotée d'un écran tactile capacitif Full HD de 13,3 pouces avec une interface utilisateur intuitive qui contient par exemple un menu de recherche de fonctions et un accès à la télécommande via le réseau local. En outre, la série MXO44 est dotée d'un support VESA qui permet de monter les oscilloscopes.
Aperçu de l'offre groupée
MXO4-BNDL a été remplacé par MXO4-Basic, Pro et Ultimate.| Modèle | MXO44-BASC | MXO44-PRO | MXO44-ULTM |
|---|---|---|---|
| Largeur de bande | 200 MHz | 500 MHz | 1,5 GHz |
| Temps de montée | 1,75 ns | 700 ps | 234 ps |
| Profondeur de mémoire | 400 Mpts | 400 Mpts | 800 Mpts |
| Fonctions supplémentaires | générateur de forme d'onde | générateur de forme d'onde, analyseur de réponse en fréquence, analyse de puissance paquet, déclenchement et décodage | générateur de forme d'onde, analyseur de réponse en fréquence, analyse de puissance déclenchement et décodage, mémoire supplémentaire, sondes logiques avec l'option MSO. |
| Prix de vente |
Aperçu du modèle
| Modèle | MXO44-242 | MXO44-243 | MXO44-245 | MXO44-2410 | MXO44-2415 |
|---|---|---|---|---|---|
| Bande passante | 200 MHz | 350 MHz | 500 MHz | 1 GHz | 1.5 GHz |
| Temps de montée | <1,75 ns | <1 ns | <700 ps | <350 ps | 234 ps |
| Prix |
Spécifications
| Canaux | 4 |
| Profondeur de mémoire | 400 Mpts (par canal) |
| Fréquence d'échantillonnage | 5 GS/s (sur 2 canaux, 2,5 GS/s sur 4 canaux) |
| Taux de capture de la forme d'onde | 4 500 000 wfm/s |
| Résolution verticale | 12 bits (18 bits en mode HD) |
| Échelle verticale | 0,5 mV/div - 1 V/div |
| Échelle horizontale | 200 ps/div - 10 000 s/div |
| Interfaces | Hôte USB, Dispositif USB, LAN, HDMI |
| Écran | 13,3" TFT LCD (1 920 x 1 080, écran tactile) |
| Dimensions | 414 × 279 × 162 |
| Poids | 6 kg |
Options
| Adaptateur de montage en rack 19" (matériel) | ZZA-MXO4 | |
| Couvercle avant (matériel) | MXO4-Z1 | |
| Mallette de transport (matériel) | MXO4-Z3 | |
| Mallette de transport avec chariot (matériel) | MXO4-Z4 | |
| Signal mixte 16 voies (matériel) | MXO4-B1 | |
| 800 Mpoints memory upgrade (logiciel) | MXO4-B108 | |
| 350 MHz bandwidth upgrade (logiciel) | MXO4-B243 | |
| 500 MHz bandwidth upgrade (logiciel) | MXO4-B245 | |
| 1 GHz bandwidth upgrade (logiciel) | MXO4-B2410 | |
| 1.5 bandwidth upgrade GHz (logiciel) | MXO4-B2415 | |
| Générateur de fonctions (logiciel) | MXO4-B6 | |
| Analyse de la réponse en fréquence (logiciel) | MXO4-K36 | |
| Déclenchement et décodage à faible vitesse (I2C, SPI, UART/RS-232/RS-422/RS-485, Quad-SPI) (logiciel) | MXO4-K510 | |
| Déclenchement et décodage automobile (CAN, CAN-FD, CAN-XL, LIN) (logiciel) | MXO4-K520 | |
| Déclenchement et décodage aérospatial (ARINC-429, MIL-STD-1553) (logiciel) | MXO4-K530 | |
| Déclenchement et décodage en série (SPMI) (logiciel) | MXO4-K550 | |
| Déclenchement et décodage 10BASE-T1S (logiciel) | MXO4-K560 |
Accessoires
La série MXO44 est livrée standard avec :
- x4 sondes passives
- Câble d'alimentation
Avantages et inconvénients
- Haute résolution de 12 bits
- Grande mémoire de 400 Mpts
- Écran tactile de 13,3 pouces
Téléchargements
| MXO44 series datasheet |  (374.67 KB) | Télécharger |
| MXO4 series user manual | (28.31 MB) | Télécharger |
