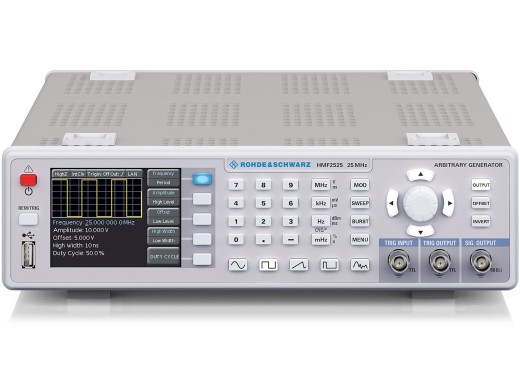

Rohde & Schwarz HMF2525 function generator
Détails
Le générateur de fonction Rohde & Schwarz HMF2525 appartient à la série HMF2500 et dispose d'une largeur de bande maximale de 25 MHz.
Les générateurs de fonctions de la série HMF2500 de Rohde & Schwarz sont capables d'afficher différents signaux détaillés et ne contiennent aucun ventilateur. Les générateurs de fonctions ont une fréquence d'échantillonnage de 250 MSa/s. Le signal de sortie est affiché sur l'écran, comparable à un signal entrant sur un oscilloscope. Il est possible de générer ses propres formes d'onde à l'aide du logiciel PC fourni. La série HMF2500 de Rohde & Schwarz permet de produire des formes d'ondes standard, telles que sinus, carré, impulsion, dent de scie et triangle, ainsi que des formes d'ondes arbitraires, telles que le bruit, la fonction sinus, la montée exponentielle et la chute exponentielle.
Présentation du modèle
Les générateurs de fonctions de la série HMF2500 se distinguent principalement par leur bande passante et leur prix.
| Modèle | HMF2525 | HMF2550 |
|---|---|---|
| Largeur de bande | 10 µHz - 25 MHz* | 10 µHz - 50 MHz* |
| Prix |
* Certains types de signaux tels que les formes d'ondes à impulsions, en dents de scie et triangulaires sont limités dans leur largeur de bande à des fréquences plus basses. Dans la fiche de données vous trouverez plus d'informations à ce sujet, ainsi que d'autres caractéristiques de l'appareil.
Caractéristiques
| Voies | 1 |
| Fréquence d'échantillonnage | jusqu'à 250 MSa/s |
| Résolution verticale | 14 bits |
| Longueur arbitraire de la forme d'onde | jusqu'à 256 kPts |
| Formes d'onde de base | Sinus, carré, impulsion, dent de scie, triangle |
| Formes d'onde arbitraires intégrées | Bruit, fonction sinusoïdale, montée exponentielle, descente exponentielle |
| Amplitude maximale | 5 mVpp - 10 Vpp (50 &ohm ;) 10 mVpp - 20 Vpp (circuit ouvert) |
| Précision | ±1 % + 1 mV |
| Modulation | AM, FM, PM, FSK, PWM |
| Connectivité | Mémoire : USB (type A) en FAT 16/32, Contrôle à distance : Périphérique USB (type B) en HO720 double interface : RS-232 |
| Écran | 8,9 cm (3,5") QVGA couleur TFT LED (320 x 240) |
| Poids | 3,6 kg |
| Dimensions de l'appareil | 285 x 75 x 365 mm |
Logiciels, micrologiciels et pilotes
Les logiciels, micrologiciels et pilotes des générateurs de fonctions sont disponibles sur le site web du fabricant, à droite.
Accessoires
Le générateur de fonction HMF2525 de Rohde & Schwarz est livré avec les accessoires suivants :
- Cordon d'alimentation
- Manuel
