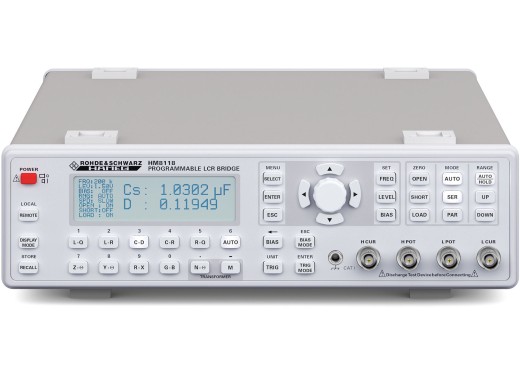

Rohde & Schwarz HM8118 Mesureur LCR
Détails
La série HM8118 de Rohde & Schwarz est un appareil de mesure LCR programmable d'une grande précision, doté d'un grand choix de fonctions de mesure et d'une large gamme de fréquences de mesure. La tension de mesure peut être ajustée, et même augmentée en externe via une connexion, afin de pouvoir effectuer des mesures très étendues. Les composants peuvent être mesurés jusqu'aux gammes femto Farad et nano Henry.
Le HM8118 peut mesurer des caractéristiques de composants non idéales. Par exemple, il suffit d'appuyer sur un bouton pour calculer la série de résistances équivalentes d'un composant. En outre, les propriétés telles que l'impédance et l'admittance, l'angle de phase, le facteur de dissipation et le facteur de qualité peuvent être calculées sur l'appareil de mesure.
Outre les composants passifs, l'appareil de mesure peut également mesurer en option des paramètres spécifiques des transformateurs. Non seulement sur 50/60Hz mais aussi sur toute la gamme de fréquences.
En termes de connectivité, l'appareil de mesure est équipé d'un connecteur USB et RS-232. Un connecteur GPIB est également disponible en option. Ces connecteurs permettent de commander l'appareil à distance. Les connecteurs sont isolés galvaniquement.
Caractéristiques techniques
| Plage de mesure | 20 Hz - 200 kHz (69 pas) | ||||||||||||||||||||||
| Précision de la mesure | ±0,05% de la mesure | ||||||||||||||||||||||
| Fréquence de mesure | jusqu'à 12 mesures par seconde | ||||||||||||||||||||||
| Plage de mesure et meilleure précision | |||||||||||||||||||||||
|
|||||||||||||||||||||||
| Tension de polarisation interne | 0 - 5.00 V | ||||||||||||||||||||||
| Courant de polarisation interne | 0 - 200 mA | ||||||||||||||||||||||
| Tension de polarisation externe | 0 - 40 V | ||||||||||||||||||||||
| Mesures du transformateur | Inductance mutuelle et rapport | ||||||||||||||||||||||
| Sauvegarde des paramètres de mesure | 9 paramètres | ||||||||||||||||||||||
| Connectivité | USB (dispositif), RS-232 (GPIB en option) | ||||||||||||||||||||||
| Classe de sécurité | I (EN61010-1) | ||||||||||||||||||||||
| Dimensions | 285 x 75 x 365 mm | ||||||||||||||||||||||
| Poids | 4 kg | ||||||||||||||||||||||
Pour plus d'informations, vous pouvez télécharger les sites handleiding et datasheet.
Logiciels, micrologiciels et pilotes
Le logiciel, le micrologiciel et les pilotes de ces appareils sont disponibles sur le site web de Rohde & Schwarz, à droite.
Accessoires
Les appareils de la série HM8118 de Rohde & Schwarz sont fournis avec :
- Manuel
- Cordon d'alimentation
- HZ184 cordon de mesure kelvin (voir image)
- HZ188 support de test pour composants CMS (voir image)
- CD avec logiciel
Options
Il existe quelques extensions matérielles optionnelles disponibles pour le HM8118. Dans le manuel, vous trouverez des informations précises sur les fonctionnalités de chaque option. Vous trouverez ci-dessous un bref aperçu. Les options peuvent être vérifiées avec le produit ou commandées ultérieurement.
| HO880 GPIB |
Extension de l'interface IEEE-488 GPIB pour l'appareil de mesure. |
| HZ181 appareil de test |
Cette option offre la possibilité de pousser facilement les composants dans les fentes. Il n'est plus nécessaire de connecter des pinces, mais de pousser le composant dans le support. |
| HZ186 cordon de mesure |
Cette option est conçue pour les mesures sur les transformateurs ou les transmetteurs, avec des fils de mesure. |
Téléchargements
| R&S HM8118 manual |  (5.34 MB) | Télécharger |
