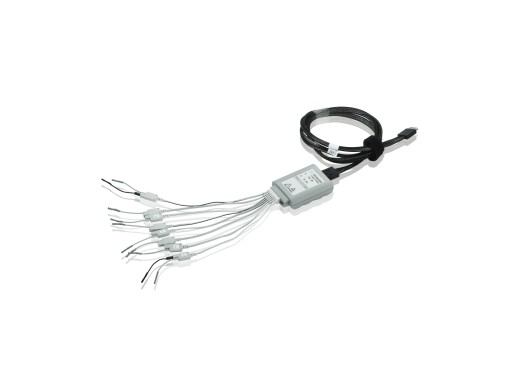

Rohde & Schwarz RT-ZL03X sonde logique
Détails
La RT-ZL03X est une sonde logique haut de gamme à 8 canaux de Rohde & Schwarz, conçue exclusivement pour la série R&S MXO3, qui ajoute des capacités de mesure de signaux mixtes via l'interface OCuLink. Deux groupes de seuils indépendants (D0-D3 et D4-D7) vous permettent de combiner différentes familles logiques sur une seule sonde, tandis que la charge d'entrée de 4 pF préserve l'intégrité des fronts rapides. De plus, une paire de ces sondes constitue la base de l'option 16 voies numériques Rohde & Schwarz MXO3-B1, qui porte le nombre d'entrées numériques du MXO3 à 16 voies pour l'analyse de bus série tels que SPI et I2C.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Caractéristiques techniques
| Bande passante | 300 MHz |
| Impédance d'entrée | 100 kΩ ∥ 4 pF |
| Plage de seuil | ±8 V (2 groupes) |
| Tension d'entrée maximale | ±40 V crête / 32 V RMS |
| Poids | 100 g |
Accessoires
- 8x Câbles à embouts
- 8x Mini-pinces
- 8x Fils de masse de 6 cm
- 2x Fils de masse de 10 cm
- 1x Planche d'autocollants numérotés
Avantages et inconvénients
- Très faible charge d'entrée de 4 pF
