LISN Rohde & Schwarz AMN6500
Détails

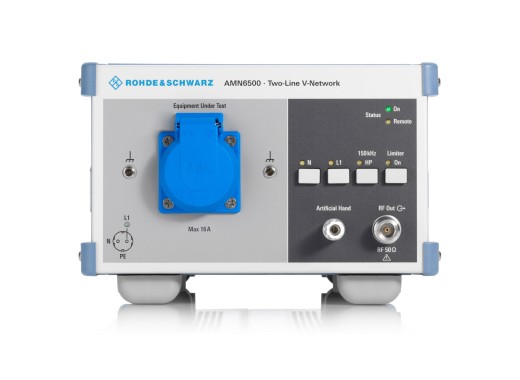

Le Rohde & Schwarz AMN6500 est un réseau en V LISN à deux lignes pour les mesures de tension de perturbation conduites sur l'équipement sous test (EUT) monophasé. Il fournit une impédance normalisée (50 µH + 5 Ω) || 50 Ω entre 9 kHz et 30 MHz, ce qui le rend adapté aux mesures conformes aux normes CISPR, EN, VDE, ANSI, FCC Part 15 et MIL-STD-461.
Par rapport à des LISN plus simples tels que le Tekbox TBL5016-2C, l'AMN6500 offre un ensemble de fonctionnalités plus complet : un atténuateur intégré de 10 dB (garantissant une impédance conforme aux normes, quelle que soit l'atténuation de l'entrée du récepteur), un filtre passe-haut commutable à 150 kHz (pour empêcher la saturation du récepteur due aux spectres de basses fréquences), un connecteur « main artificielle » permettant de simuler l’effet d’une main humaine sur les EUT portables, et un limiteur d’impulsions commutable protégeant l’entrée du récepteur. Les entrées de commande à distance de niveau TTL permettent une intégration complète dans les systèmes de test automatisés et sont directement compatibles avec les récepteurs de test de Rohde & Schwarz. Les optocoupleurs empêchent les interférences externes de pénétrer par le port de contrôle.
Spécifications
| Gamme de fréquences | 9 kHz - 30 MHz |
| Impédance simulée | (50 µH + 5 Ω) || 50 Ω |
| Tension d'alimentation CA maximale | 240 V CA +10 % |
| Fréquence d'alimentation en courant alternatif | 50 Hz à 60 Hz ±5 % |
| Tension continue maximale | 28 V CC |
| Filtre passe-haut | 150 kHz (sélectionnable par commutateur) |
| Facteur de division de tension | 10 dB (atténuateur intégré) |
| Seuil du limiteur d'impulsions | 140 dB(µV) (réglable) |
| Connecteur de sortie RF | N femelle, 50 Ω |
| Télécommande | TTL, connecteur D-Sub femelle à 25 broches |
| Normes | CISPR, EN, VDE, ANSI, FCC Part 15, MIL-STD-461 |
| Dimensions | 219 x 147 x 350 mm |
| Poids | 5,5 kg |
Accessoires
Le R&S AMN6500 est livré par défaut avec :
- Alimentation électrique enfichable
Avantages et inconvénients
- Connecteur pour main artificielle inclus
- Filtre passe-haut 150 kHz commutable inclus
- Terre de protection obligatoire en raison du courant de fuite élevé
- Pas d'interrupteur marche/arrêt
