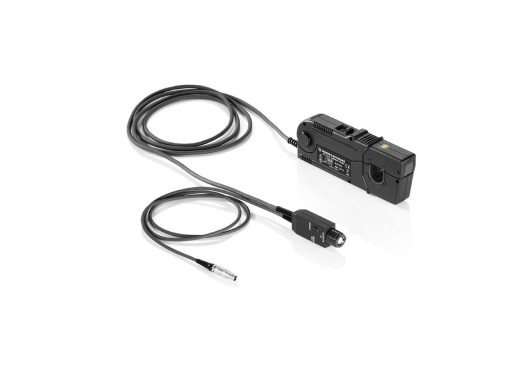

Sonde de courant Rohde & Schwarz RT-ZC10
Détails
La RT-ZC10 de Rohde & Schwarz est une sonde de courant CA/CC qui permet à l'utilisateur d'effectuer des mesures de courant jusqu'à 150 A sans interrompre le circuit électrique. Il a une bande passante allant jusqu'à 10 MHz et une taille de mâchoire de 20 mm. En outre, il peut être connecté directement à n'importe quelle unité de base de Rohde & Schwarz à l'aide d'une connexion BNC. Toutefois, il faut l’alimentation électrique RT-ZA13 pour alimenter la sonde.
Aperçu du modèle
| Modèles | Bande passante | Courant maximale | Résolution | Taille des mâchoires | Prix |
|---|---|---|---|---|---|
| RT-ZC02 | 20 kHz | 1000 A (RMS) | 0,001 V/A | 32 mm | |
| RT-ZC03 | 100 kHz | 20 A (RMS) | 0,1 V/A | 25 mm | |
| RT-ZC05B | 2 MHz | 500 A (RMS) | 0,01 V/A | 20 mm | |
| RT-ZC10 | 10 MHz | 150 A (RMS) | 0,01 V/A | 20 mm | |
| RT-ZC10B | 10 MHz | 150 A (RMS) | 0,01 V/A | 20 mm | |
| RT-ZC15B | 50 MHz | 30 A (RMS) | 0,1 V/A | 5 mm | |
| RT-ZC20 | 100 MHz | 30 A (RMS) | 0,1 V/A | 5 mm | |
| RT-ZC20B | 100 MHz | 30 A (RMS) | 0,1 V/A | 5 mm | |
| RT-ZC30 | 120 MHz | 5 A (RMS) | 1 V/A | 5 mm | |
| RT-ZC31 | 120 MHz | 30 A (RMS) 5 A (RMS) 0,5 A (RMS) | 0,1 V/A 1 V/A 10 V/A | 5 mm |
Spécifications
| Temps de montée | 35 ns |
| Alimentation électrique | RT-ZA13 nécessaire |
| Interface | BNC |
Téléchargements
| Rohde & Schwarz RT-Zxx - Datasheet |  (1.8 MB) | Télécharger |
| RT-ZC10 - User manual | (866.18 KB) | Télécharger |
