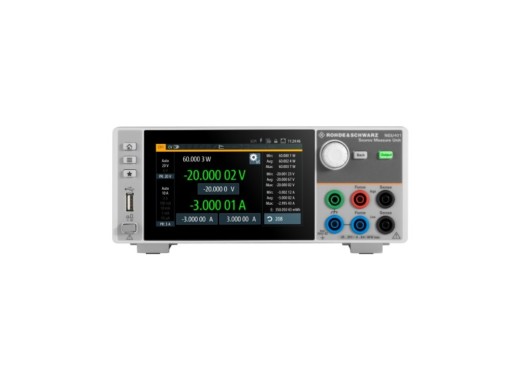

Unité de mesure de la source Rohde & Schwarz NGU401COM
Détails
La NGU401COM de Rohde & Schwarz est un ensemble promotionnel qui consiste en une unité de mesure de source à deux quadrants comprenant plusieurs options avancées. L'ensemble est livré avec les options suivantes :
- Unité de mesure de la source NGU401
- Ports d'E/S numériques NGU-K103
La NGU401 de Rohde & Schwarz est une unité de mesure de source (SMU) à 4 quadrants. Cette SMU peut supporter jusqu'à 60 W. Grâce à son architecture à 4 quadrants, l'appareil peut également traiter des tensions d'alimentation positives et négatives et peut agir en tant que source ou puits dans les deux polarités. Avec une résolution d'affichage de 6,5 chiffres, la NGU401 est capable de fournir une haute précision et des résolutions de sortie allant jusqu'à 1 µV/100 pA. L’appareil possède également un taux d'acquisition allant jusqu'à 500 000 échantillons par seconde, ce qui permet de capturer des variations rapides de tension ou de courant. La SMU peut également fournir un temps de récupération de charge rapide de <30 µs combiné à un dépassement minimal même lors d'un changement de charge exigeant. L'alimentation électrique NGU401 dispose également d'une protection de la tension, du courant, de la puissance et de la température (OVP, OCP, OPP, OTP), la protection de la tension, du courant et de la puissance étant réglable. L'alimentation électrique dispose également d'une fonction QuickArb, qui permet de programmer la courbe temps/courant ou temps/tension, et d'une fonction EasyRamp, qui permet de simuler des conditions de fonctionnement qui augmentent continuellement dans un laps de temps donné. De plus, toutes ces informations sont affichées sur un écran tactile couleur haute résolution de 5 pouces et peuvent être contrôlées à distance via les connexions USB ou LAN.
Aperçu du modèle
| Modèles | NGU201 | NGU401 | NGU411 |
|---|---|---|---|
| Nombre de quadrants | 2 | 4 | 4 |
| Tension maximale | 20 V | ±20 V | ±20 V |
| Courant maximal | 8 A | 8 A | 2 A |
| Puissance maximale | 60 W | 60 W | 20 W |
| Prix |
Spécifications
| Tension maximale | ±20 V |
| Courant max. | 8 A |
| Résolution | 1 µV / 100 pA, 6,5 chiffres |
| Puissance | 60 W |
| Protection | OPP, OCP, OVP, OTP |
| Interfaces | LAN, USB, détection à distance |
| Écran | Écran tactile TFT de 5" |
| Dimensions | 222 x 97 x 436 mm |
| Poids | 7,1 kg |
Accessoires
La NGU401COM est livrée avec :
- Câble d'alimentation
Téléchargements
