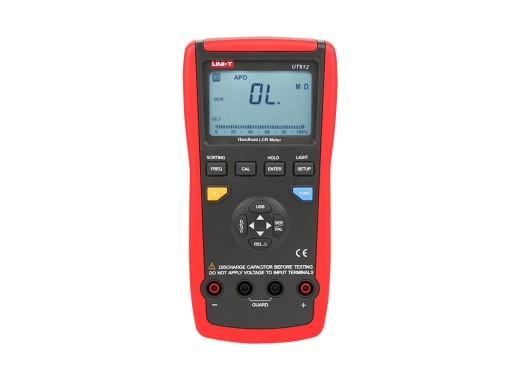

RLC mètre UNI-T UT612
Détails
Le dispositif UT612 de marque UNI-T est un RLC mètre offrant un bon rapport qualité/prix.
Ce dispositif a été conçu non seulement pour mesurer la capacité, l'inductance et la résistance de manière très précise, mais également pour mesurer l'ESR (résistance série équivalente) de composants.
Grâce à cela, il permet également de calculer le facteur de qualité correspondant, la dissipation et le déphasage. Le dispositif 612 peut effectuer ces mesures sur 5 fréquences et deux valeurs peuvent être affichées simultanément sur l'écran double. L'écran principal est un écran à 20 000 points
, le second un écran à 2 000 points.
Le dispositif UT612 utilisant une tension de mesure de seulement 0,6 V, les mesures peuvent souvent être effectuées alors même que les composants sont montés sur les circuits.
Un port USB permet de connecter le dispositif à un ordinateur, afin d'y enregistrer des données.
Par rapport à d'autres dispositifs (beaucoup plus coûteux) la méthode de mesure de ce RLC mètre se limite à une mesure à 2 fils et aucune mesure à 4 fils de type Kelvin n'est réellement possible. Les pinces de SMD disponibles pour cet appareil de mesure sont disponibles ici.
Spécifications
| Plage de mesure et précision | |||||||
| |||||||
| Écran | L / C / R / DCR / Q / D / θ / ESR | ||||||
| Écran | 20 000 / 2 000 points | ||||||
| Fréquences de test | 100 Hz / 120 Hz / 1 KHz / 10 KHz / 100 KHz | ||||||
| Écran | LCD (avec rétroéclairage) | ||||||
| Alimentation | Pile 9 V（6F22) ou USB | ||||||
| Connectivité | USB | ||||||
| Dimensions | 96 mm × 193 mm × 47 mm | ||||||
| Poids | 374 g | ||||||
Accessoires
Le dispositif UNI-T UT612 est fourni avec :
- Mallette de rangement élégante
- CD comportant le logiciel
- Pincette de mesure pour CMS
- Pile
- Prise polyvalente
- Câble USB
- Câble d'alimentation
Téléchargements
| UNI-T UT612 manual |  (4.76 MB) | Télécharger |
