Options gratuites et réduction ! Le RSA3030N inclut désormais un préamplificateur et une option EMI gratuits, et est proposé à un prix réduit. Cette promotion est valable jusqu'au 30 juin 2024.

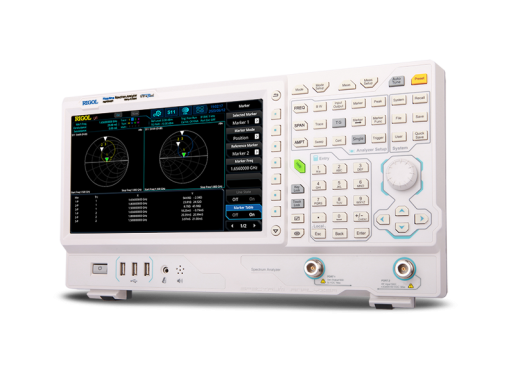

Le Rigol RSA3030N est un analyseur de spectre et de réseau vectoriel en temps réel de la série RSA3000N. Il est doté d'une bande passante de 3 GHz et d'un générateur suiveur, ce qui en fait un appareil très complet.
Un analyseur de spectre en temps réel utilise la transformation de Fourier rapide (FFT) pour convertir le signal du domaine temporel au domaine fréquentiel. Cela permet de mieux capter les signaux courts et rapides. Outre le mode temps réel, ces analyseurs disposent également du mode « balayage », qui permet d'effectuer en 1 ms une analyse complète du signal.
En raison du faible niveau de bruit moyen affiché de ces analyseurs, les signaux de faible puissance tels que les harmoniques et les source d'interférence sont bien affichés et faciles à dépanner. Il est également facile, en raison de la faible bande passante de résolution minimale de 1 Hz,
de séparer les signaux dont les fréquences sont proches les unes des autres. En outre, il existe 7 modes de visualisation en temps réel et les analyseurs disposent de puissantes capacités de déclenchement.
Les analyseurs de cette série sont dotés d'un grand écran multi-touch de 10,1 pouces pour une utilisation facile. En outre, il est également possible de connecter un clavier, une souris, un moniteur ou un PC et de l'utiliser pour faire fonctionner les analyseurs.
Ces modèles sont dotés d'un générateur suiveur qui permet par exemple de tester des câbles, des antennes, des filtres et des composants actifs.
Les modèles de la série RSA3000N ne diffèrent les uns des autres que par la gamme de fréquences. Vous recherchez un modèle sans VNA ?
Alors, jetez un coup d'œil au RSA3030.
Modèle | RSA3015N | RSA3030N | RSA3045N |
---|---|---|---|
Bande passante SA | 9 kHz - 1,5 GHz | 9 kHz - 3 GHz | 9 kHz - 4,5 GHz |
Bande passante VNA | 100 kHz - 1,5 GHz | 100 kHz - 3 GHz | 100 kHz - 4,5 GHz |
Générateur suiveur | Oui | ||
Prix |
Résolution | 1 Hz (option) |
Fréquence de référence interne | 10 MHz |
Tension d'entrée maximale | 50 V |
Bande passante pour l'analyse en temps réel | 10 MHz (en option pour 25 ou 40 MHz) |
Puissance d'entrée maximale | 25 mm |
DANL | ≤-161 dBm |
Bruit de phase | ≤-102 dBc/Hz |
Affichage de l'amplitude | Enregistrement : 1 - 200 dB Linéaire : 0 - référence |
Min. RBW | 1 Hz |
Interception troisième ordre | +15 dBm |
Interfaces | Hôte USB, Dispositif USB, LAN, HDMI |
Écran | Écran tactile de 10,1" (1024 x 600) |
Poids | 4,95 kg |
Dimensions | 410 x 224 x 135 mm |
Modèle | RSA3015N | RSA3030N | RSA3045N |
---|---|---|---|
Gamme de fréquence | 100 kHz - 1,5 GHz | 100 kHz - 3 GHz | 100 kHz - 4,5 GHz |
Champs du niveau de sortie | -40 - 0 dBm | ||
Résolution du niveau de sortie | 1 dB |
Pour plus d'informations et spécifications vous pouvez trouver la fiche technique de la série RSA3000 en bas de cette page.
Application de mesure RSA-EMI | Ce logiciel EMI pour les séries RSA3000 et RSA5000 est une solution complète de pré-conformité EMI avec des balayages prédéfinis, des crêtes, des limites et plusieurs détecteurs CISPR. | |
Préamplificateur RSA-PA | Cette option active le préamplificateur frontal de la série RSA3000. | |
Kit de sonde de champ proche | Ce kit de sondes en champ proche (NFP) de Rigol est conçu pour le diagnostic CEM dans la gamme de fréquences de 30 MHz à 3 GHz. Convient à tous les analyseurs de spectre Rigol. | |
CK106A | Ce kit de calibration mécanique est conçu pour le VNA des analyseurs de spectre RSA3000N/5000N jusqu'à 6,5 GHz. | |
CK106E | Ce kit de calibration mécanique est conçu pour le VNA des analyseurs de spectre RSA3000N/5000N jusqu'à 1,5 GHz. | |
RSA-BW1 | Cette licence logicielle augmente la RBW des analyseurs de spectre Rigol RSA3000N de 1 Hz à 10 MHz. | |
RSA-B25 | Cette licence logicielle augmente la bande passante en temps réel des analyseurs de spectre Rigol RSA3000N de 10 MHz à 25 MHz. | |
RSA-B40 | Cette licence logicielle augmente la bande passante en temps réel des analyseurs de spectre Rigol RSA3000N de 10 MHz à 40 MHz. |
RSAxxx(N) EMI Mode - Getting Started |
(1.13 MB) | Download |
Rigol RSA3000 datasheet |
(7.49 MB) | Download |
RSA EMI mode getting started |
(1.13 MB) | Download |
