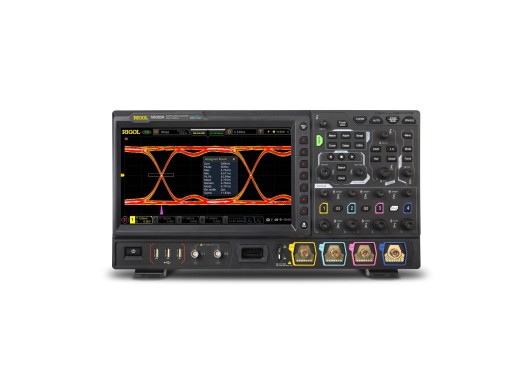

Oscilloscope MSO8104 de Rigol
Détails
L'oscilloscope Rigol MSO8104 est la version avec 1GHz de la toute nouvelle série MSO8000 de Rigol. Les oscilloscopes MSO8000 sont des oscilloscopes numériques à signaux mixtes de qualité supérieur conçus à partir de la puce ASIC et de la plateforme technique UltraVision II de Rigol. Cette série réunit 7 instruments indépendants dans un seul boîtier, ce qui confère au MSO8104 les caractéristiques suivantes :
- Oscilloscope numérique
- Analyseur logique à 16 canaux (en option)
- Analyseur de spectre
- Générateur de formes d'onde arbitraires (en option)
- Voltmètre numérique
- Compteur de fréquence avec 6 comptes
- Analyseur de protocole (en option)
Le MSO8104 présente des spécifications qui atteignent le sommet de l'industrie, avec une profondeur de mémoire exceptionnellement élevée de 500 Mpts et un taux d'échantillonnage de 10 GSa/s. 4 canaux et 16 canaux numériques (la sonde logique RPL2316 est nécessaire) font que la série MSO8000 peut être appelée « oscilloscopes à signaux mixtes ».
Ce qui est vraiment remarquable, c'est que le MSO8104 est capable d'effectuer une analyse en temps réel du diagramme oculaire et de la gigue. Grâce aux spécifications exceptionnellement bonnes de l’oscilloscope, ces tests se déroulent avec facilité. Rigol a publié un document décrivant ce que ces tests impliquent et comment ils sont réalisés en utilisant les oscilloscopes MSO8000. Ce document se trouve ci-dessous.
L'oscilloscope est équipé de plusieurs interfaces, ce qui permet de le connecter à un PC pour transférer les résultats des mesures. En outre, les données peuvent être stockées sur une clé USB via le port USB situé en façade.
Le taux de capture de formes d'onde extrêmement élevé de 600 000 wfms/s est pleinement apprécié sur le grand écran tactile de 10,1", qui offre également une gradation de l'intensité à 256 niveaux. Grâce à cette technique, plusieurs signaux sont superposés pour faire apparaître les signaux les plus courants avec plus d'intensité.
Les 8064 et 8104 peuvent être mis à niveau vers des bandes passantes plus élevées à un stade ultérieur. Si cela vous intéresse, veuillez nous contacter.
Aperçu du modèle
| Modèle | MSO8064 | MSO8104 | MSO8204 |
|---|---|---|---|
| Largeur de bande | 600 MHz | 1 GHz | 2 GHz (jusqu'à 2CH actifs, 1 GHz pour 4CH actifs) |
| Prix |
Spécifications
| Canaux | 4 + 16 (en option) |
| Fréquence d'échantillonnage |
2,5 GSa/s (4 canaux actif)
5,0 GSa/s (2 canaux actif) 10,0 GSa/s (1 canal actif) |
| Profondeur de mémoire | 500 Mpts |
| Convertisseur CA/CC | 8 bits |
| Taux de capture de la forme d'onde | 600.000 wfms/s |
| Enregistrement des formes d'onde | 450 000 |
| Écran | 10,1" écran capacitif multi-touch |
| Temps de montée | ≤583 ps |
| Échelle verticale | 1 mV/div - 10 V/div |
| Échelle horizontale | 500 ps/div - 1 ks/div |
| Connectivité | USB, LAN, HDMI, TRIG OUT et USB-GPIB (en option) |
| Types de déclencheurs | Front, Impulsion, Pente, Vidéo, Forme, Durée, Dépassement, Transitoire, Fenêtre, Retard, Setup/Hold, Nth front En option : RS232/UART, I2C, SPI, CAN, FlexRay, LIN, I2S, MIL-STD-1553 |
| Décodage du BUS | RS232/UART, I2C, SPI, CAN, LIN, FlexRay, I2S et MIL-STD-1553 |
| Poids | 4,0kg |
| Dimensions | 410 x 224 x 135 mm |
Options
| Sonde logique à 16 voies (matériel) | RPL2316 | |
| Mise à niveau de la largeur de bande de 600 MHz à 1 GHz (logiciel) | MSO8000-BW6T10 | |
| Mise à niveau de la largeur de bande de 600 MHz à 2 GHz (logiciel) | MSO8000-BW6T20 | |
| Mise à niveau de la largeur de bande de 1 GHz à 2 GHz (logiciel) | MSO8000-BW10T20 | |
| Ensemble d'analyse du protocole série (logiciel) | MSO8000-BND | |
| Option de déclenchement et d'analyse du bus série PC (RS232/UART) (logiciel) | MSO8000-COMP | |
| Option de déclenchement et d'analyse du bus série embarqué (I2C, SPI) (logiciel) | MSO8000-EMBD | |
| Option de déclenchement et d'analyse de bus série auto (CAN, LIN) (logiciel) | MSO8000-AUTO | |
| Option de déclenchement et d'analyse de bus série audio (I2S) (logiciel) | MSO8000-AUDIO | |
| Déclenchement et analyse de bus série MIL-STD-1553 (logiciel) | MSO8000-AERO | |
| Déclenchement et analyse de bus série FlexRay (logiciel) | MSO8000-FLEX | |
| Générateur de forme d'onde arbitraire à deux voies de 25 MHz (logiciel) | MSO8000-AWG | |
| Analyse de puissance (logiciel) | MSO8000-PWR | |
| Diagramme en œil et analyse du bruit fond (logiciel) | MSO8000-JITTER |
Accessoires
La série MSO8000 de Rigol est fournie avec :
- 4 sondes passives à haute impédance (500 MHz)
- 2 sondes passives à basse impédance (1,5 GHz, seulement pour MSO8204/8104)
- Câble USB
- Guide rapide
- Câble d'alimentation
- Garantie de 3 ans
Avantages et inconvénients
- Spécifications de qualité élevé
- 7 instruments en un
- Diagramme oculaire et analyse de la gigue en temps réel
