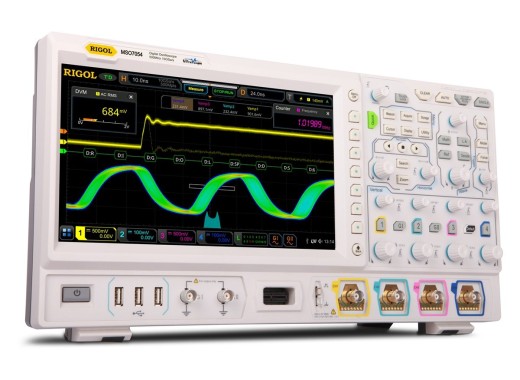

Oscilloscope MSO7024 de Rigol
Détails
Le MSO7024 de Rigol est un oscilloscope avec 4 canaux et la version avec 200MHz de la série MSO7000 de Rigol. La série MSO7000 présente les mêmes spécifications que la série DS7000, sauf que les oscilloscopes MSO7000 sont des « oscilloscopes à signaux mixtes », ce qui signifie qu'ils prennent en charge les canaux analogiques ainsi que les canaux numériques. Avec l'analyseur logique RPL2316, il est possible d'étendre ces oscilloscopes avec 16 canaux numériques avec une fréquence d'échantillonnage allant jusqu'à 1,25 GSa/s. Le RPL2316 est livré en standard avec les modèles MSO7000. La série offre un excellent rapport qualité-prix. Les oscilloscopes disposent d'un grand écran couleur, d'une mémoire profonde et d'un taux de capture élevé. Ils disposent également d'un compteur de fréquence à 6 chiffres et peuvent effectuer une FFT améliorée par rapport à la série DS4000 de Rigol. Ces oscilloscopes sont également capables d'afficher 4 fonctions sur l'écran en même temps et ils ont de nombreuses fonctions. En outre, cette série peut être connectée à des périphériques via divers connecteurs.
Connexions
Les oscilloscopes peuvent être connectés à un ordinateur par USB et LAN pour faire fonctionner l'oscilloscope ou pour lire les données avec le logiciel fourni. En outre, l'oscilloscope peut être programmé de manière extensive et LabView est pris en charge. L'oscilloscope peut aussi être connecté à un moniteur via VGA.
Mesures
Les oscilloscopes offrent des possibilités étendues de mesure et d'analyse. Un grand nombre de cadres avec des données peuvent être stockés pour une analyse approfondie. En outre, les oscilloscopes ont un bruit très faible, ce qui permet de réaliser des mesures sur de très petits signaux. Grâce à diverses options de déclenchement, de nombreux signaux peuvent être facilement visualisés. Grâce à la gradation d'intensité intégrée, divers problèmes peuvent être affichés en signaux.
Aperçu des modèles
| Modèle | Largeur de bande | Voies | Échelle horizontale | Prix |
| DS7014 | 100 MHz | 4 analogiques | 5 ns/div - 1 ks/div | |
| DS7024 | 200 MHz | 4 analogique | 2 ns/div - 1 ks/div | |
| DS7034 | 350 MHz | 4 analogiques | 1 ns/div - 1 ks/div | |
| DS7054 | 500 MHz | 4 analogiques | 500 ps/div - 1 ks/div | |
| MSOS7014 | 100 MHz | 4 analogiques / 16 numériques | 5 ns/div - 1 ks/div | |
| MSOS7024 | 200 MHz | 4 analogiques / 16 numériques | 2 ns/div - 1 ks/div | |
| MSOS7034 | 350 MHz | 4 analogiques / 16 numériques | 1 ns/div - 1 ks/div | |
| MSOS7054 | 500 MHz | 4 analogiques / 16 numériques | 500 ps/div - 1 ks/div |
Spécifications
| Taux d'échantillonnage | 1 canal : 10 GSa/s 2 canaux : 5 GSa/s 4 canaux : 2,5 GSa/s |
| Mémoire | Max. 100 Mpts (Option jusqu'à 250 et 500 Mpts) |
| Impédance d'entrée | 1 MΩ |
| Résolution verticale | 1 mV/div - 10 V/div |
| Convertisseur A/D | Résolution 8 bits |
| Tension maximale | 300 VRMS, CAT I |
| Taux de capture des formes d'onde | ≥600,000 wfm/s |
| Connexions | 2.0 USB (2xHôte/périphérique), LAN, HDMI |
| Écran | 10.1" TFT, 1024 x 600 pixels |
| Poids (sans le boîtier) | ~4 Kg |
| Dimensions | 410 x 135 x 224 mm (LxLxH) |
Pour plus d'informations, la fiche technique de cette série peut être consultée en bas de page.
Options
| Mise à niveau de la profondeur de mémoire de 250 Mpts (logiciel) | DS7000-2RL | |
| Mise à niveau de la profondeur de mémoire de 500 Mpts (logiciel) | DS7000-5RL | |
| Mise à niveau de la largeur de bande de 100MHz à 200MHz (logiciel) | DS7000-BW1T2 | |
| Mise à niveau de la largeur de bande de 100MHz à 350MHz (logiciel) | DS7000-BW1T3 | |
| Mise à niveau de la largeur de bande de 100MHz à 500MHz (logiciel) | DS7000-BW1T5 | |
| Mise à niveau de la bande passante de 200MHz à 350MHz (logiciel) | DS7000-BW2T3 | |
| Mise à niveau de la bande passante de 200MHz à 500MHz (logiciel) | DS7000-BW2T5 | |
| Mise à niveau de la bande passante de 350MHz à 500MHz (logiciel) | DS7000-BW3T5 | |
| Ensemble d'analyse de protocole série (logiciel) | DS7000-BND | |
| Déclenchement et analyse de série sur ordinateur (RS232/UART) (logiciel) | DS7000-COMP | |
| Déclenchement et analyse de série embarquée (IIC/SPI) (logiciel) | DS7000-EMBD | |
| Déclenchement et analyse de Flexray (logiciel)) | DS7000-FLEX | |
| Analyse de puissance intégrée (logiciel) | DS7000-PWR | |
| Déclenchement et analyse série automobile (logiciel) | DS7000-AUTO | |
| Déclenchement et analyse série audio (logiciel) | DS7000-AUDIO | |
| Déclenchement et analyse série MIL-STD-1553 (logiciel) | DS7000-AERO |
Accessoires
Tous les oscilloscopes de la série MSO7000 sont fournis avec :
- Sonde d'analyse logique RPL2316
- Certificat d'étalonnage
- Couvercle avant (DS7000-FPC)
- Câble d'alimentation
- Sondes, 1 par canal, 500 MHz (RP3500A)
- Câble USB
Avantages et inconvénients
- Fréquence d'échantillonnage élevé
- Sonde d'analyse logique incluse
Téléchargements
(1.39 MB)
