1149 1 149,00 € Hors TVA
Livraison gratuite
Chargement
  •
Numéro de produit: ELE002441

Soyez le premier à commenter ce produit

Détails

Le MSO2102A-S est maintenant livré avec le pack d’options DS/MSO2000A ! Voir ci-dessous pour plus d'informations.

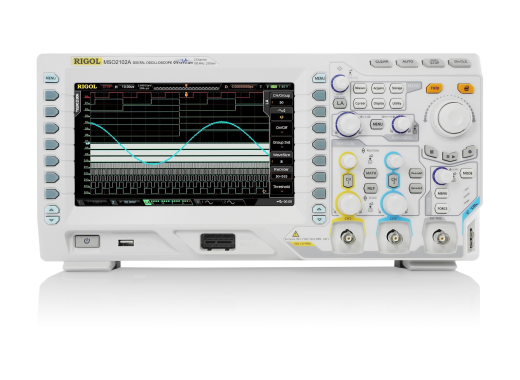

Le MSO2102A-S de Rigol est un oscilloscope avec 2 canaux et la version avec 100 MHz de la série MSO2000A(- S) de Rigol. Les scopes ont une fréquence d'échantillonnage allant jusqu'à 2 GS/s. Les oscilloscopes de la série MSO2000A sont appelés « oscilloscopes à signaux mixte »s, ce qui signifie qu'en plus des 2 canaux analogiques, ils disposent également de 16 canaux numériques avec un taux d'échantillonnage allant jusqu'à 1 Gs/s.
Les mesures peuvent être visualisées sur l'écran LCD WVGA de 8 pouces, mais la MSO2000A peut également être connectée au PC pour le transfert des résultats de mesure. Les résultats des mesures peuvent également être stockés sur une clé USB via le port USB en façade. Avec un taux de capture de la forme d'onde allant jusqu'à 50 000 wfm/s, ces signaux d'oscilloscope peuvent être analysés rapidement et tout problème peut être trouvé rapidement.

Le DS2102A possède, à part les 16 canaux numériques, les mêmes spécifications de base que le MSO2102A-S. Donc si vous n'avez pas besoin de ces 16 canaux numériques et que vous n'avez besoin que de 2 canaux analogiques, vous trouverez la DS2102A ici.

En option, un déclencheur avancé, un décodeur série et une extension de mémoire sont disponibles. Ces options sont expliquées plus en détail au bas de la page.

Modèles

Les modèles de cette série diffèrent principalement par leur bande passante et la présence d'un générateur de fonctions à deux canaux de 25 MHz.

Ce dernier peut être reconnu par le -S. dans le nom, alors que les modèles qui le possèdent ont les générateurs de fonction.

 MSO2102AMSO2202AMSO2302A
 MSO2102A-SMSO2202A-SMSO2302A-S
Bande passante 100 MHz 200 MHz 300 MHz
Prix sans générateur de fonction (A) 904.96 904,96 € Hors TVA 958.68 958,68 € Hors TVA 1136.36 1 136,36 € Hors TVA
Prix avec générateur de fonction (A-S) 1149 1 149,00 € Hors TVA 1259 1 259,00 € Hors TVA 1379 1 379,00 € Hors TVA

Spécifications

.
Fréquence d'échantillonnage (analogique) 1 canal actif : 2 GS/s
2 canaux actives : 1 GS/s
Fréquence d'échantillonnage (numérique) 8 canaux actives : 1 GS/s
16 canaux actives : 0,5 GS/s
Mémoire (Analogue) 14 MB / 14 Mpts  (divisé par le nombre de canaux).
Mémoire (numérique) 8 canaux actives : 14 MB / 14 Mpts
16 canaux actives : 7 MB / 7 Mpts
Écran 8" TFT, 800 x 480 pixels, 160 000 couleurs
Impédance d'entrée (analogue) 1 MΩ ou 50 Ω (Analogue)
101 kΩ (Numérique)
Nombre de canaux 2+16
Échelle horizontale
(entrée)
5 ns/div - 1 000 ks/div

Sensibilité verticale
(entrée)
0,5 mV/div - 10 V/div
Convertisseur CA/CC Résolution de 8 bits
Tension maximale CAT I 300 Vrms, CAT II 100 Vrms, surtension transitoire de 1 000 Vpk
Support pour la sonde 0,01x - 1 000x
Connexions USB 2.0 type A, USB 2.0 type B, LAN, déclenchement succès/échec
Poids (sans boîte) 3,9 kg

Accessoires

Cet oscilloscope est fourni avec :

  • 2 sondes passives (350 MHz, type PVP2350)
  • x1 sonde LA (type RPL2316)
  • Câble de données USB
  • Câble d'alimentation

Options

Toutes les options sont incluses par défaut lorsque vous achetez votre oscilloscope DS/MSO2000A !

Option de déclenchement avancée Avec ce logiciel, vous pouvez activer toutes les options de déclenchement. (Déclencheur Windows, Déclencheur Nth Edge, Déclencheur Delay, Déclencheur TimeOut, Déclencheur Duration, Déclencheur USB)
Option d'extension de la mémoire Grâce à cette option logicielle, vous pouvez quadrupler la profondeur de mémoire de votre oscilloscope de la série Rigol DS/MSO2000A pour atteindre 56 mégapoints. Cette mémoire est déjà intégrée, mais n'est pas activée par défaut.
Option de décodage en série Avec cette option logicielle, vous pouvez décoder RS232, I²C et SPI avec votre oscilloscope Rigol de la série DS/MSO2000A.
Option de décodage série CAN Avec cette option logicielle, vous pouvez décoder CAN avec votre oscilloscope de la série Rigol DS/MSO2000A.
