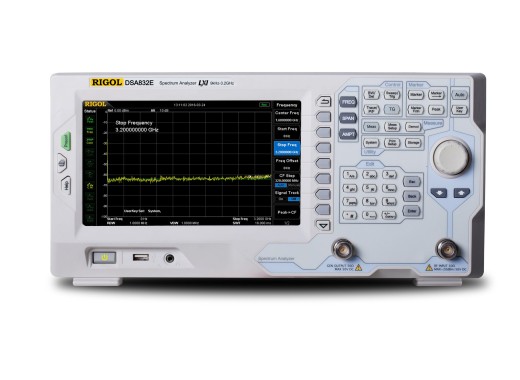

Rigol DSA832E spectrum analyser
Détails
Le Rigol DSA832E est un analyseur de spectre 3,2 GHz. Avec cet analyseur de spectre, vous pouvez effectuer des mesures dans la bande couramment utilisée des 2,4 GHz !
Cette série d'analyseurs de spectre offre de grandes performances à un prix abordable. Les analyseurs sont équipés d'un écran large et d'une interface conviviale qui facilite leur utilisation. Ces analyseurs de spectre sont basés sur un filtrage de fréquence intermédiaire entièrement numérique qui facilite l'utilisation, assure une haute résolution, une grande vitesse de mesure et un faible bruit.
Les analyseurs de spectre peuvent être connectés à un ordinateur via USB, LAN ou un connecteur GPIB optionnel, et ensuite via Ultra Sigma, ou le logiciel NI peut être facilement communiqué avec l'analyseur. En outre, diverses informations peuvent être stockées sur une clé USB via le port USB intégré. En outre, les analyseurs disposent d'une prise casque pour effectuer la démodulation AM/FM et entendre l'épuisement audio. Ces analyseurs de spectre sont bien adaptés pour effectuer des mesures IME, par exemple, avant que l'appareil à tester ne soit envoyé à un organisme d'inspection. va. En évitant un seul déplacement auprès d'un organisme de contrôle, cet appareil est déjà rentabilisé.
Aperçu du modèle
| Modèle | Gamme de fréquences | Bruit de phase | DANL | Générateur suiveur | Prix |
|---|---|---|---|---|---|
| DSA815 | 9 kHz - 1,5 GHz | -80 dBc/Hz | -155 dBm | Non | |
| DSA815-TG | 100 kHz - 1,5 GHz | -80 dBc/Hz | -155 dBm | Oui | |
| DSA832E | 9 kHz - 3,2 GHz | -90 dBc/Hz | -158 dBm | Non | |
| DSA832E-TG | 100 kHz - 3,2 GHz | -90 dBc/Hz | -158 dBm | Oui | |
| DSA832 | 9 kHz - 3,2 GHz | -98 dBc/Hz | -161 dBm | Non | |
| DSA832-TG | 100 kHz - 3,2 GHz | -98 dBc/Hz | -161 dBm | Oui | |
| DSA875 | 9 kHz - 7,5 GHz | -98 dBc/Hz | -161 dBm | Non | |
| DSA875-TG | 100 kHz - 7,5 GHz | -98 dBc/Hz | -161 dBm | Oui |
Caractéristiques techniques
| Écran | 8" LCD, 800*480 pixels |
| Résolution | 1 Hz |
| Fréquence de référence interne | 10 MHz |
| Interception du troisième ordre (IP3) | +10 dBm (-815) +7 dBm (-832E) +11 dBm (-832) +15 dBm (-875) |
| Tension d'entrée maximale | 50V CC |
| Puissance d'entrée maximale | 30 dBm |
| Affichage de l'amplitude | Enregistrement : 1 dB - 200 dB Linéaire : 0 - Niveau de référence |
| Connexions | USB 2.0 type A, USB 2.0 type B, Lan |
| Compteur de fréquence | Oui |
| Poids (sans boîte) | 4,25 - 4,55 kg |
| Dimensions de l'appareil | 361,6 x 178,8 x 128 mm (WxHxD) |
Options
| Kit de sonde de champ proche Rigol NFP-3 (matériel) | NFP-3 | |
| Filtre IME et détecteur de quasi-crête (logiciel) | EMI-DSA800 | |
| Kit de mesure avancée (logiciel) | AMK-DSA800 | |
| Kit de mesure du ROS (logiciel) | VSWR-DSA800 |
Accessoires
La série DSA800 est livrée avec :- Cordon d'alimentation
Téléchargements
| DSA800 datasheet |  (6.01 MB) | Télécharger |
| EMI measurement with Rigol S1210 | (628.8 KB) | Télécharger |
| DSA800 series programming guide | (3.36 MB) | Télécharger |
| Rigol DSA800 series manual | (4.98 MB) | Télécharger |
