Rigol DS7014 oscilloscope
Détails

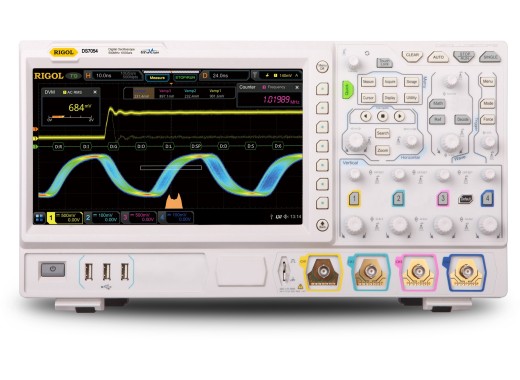

Le Rigol DS7014 est un oscilloscope à 4 voies et la version 100MHz de la série DS7000 de Rigol. Cette série offre un excellent rapport qualité-prix. Les oscilloscopes sont dotés d'un grand écran couleur, d'une mémoire profonde et d'un taux d'acquisition élevé. Ils disposent également d'un compteur de fréquence à 6 chiffres et peuvent effectuer une FFT améliorée par rapport à la série Rigol DS4000. Ces oscilloscopes sont également capables d'afficher 4 fonctions à l'écran en même temps et disposent de nombreuses fonctions. De plus, cette série peut être connectée à des périphériques via différents connecteurs.
Connexions
Les oscilloscopes peuvent être connectés à un ordinateur par USB et LAN pour faire fonctionner l'oscilloscope ou pour lire les données avec le logiciel fourni. En outre, l'oscilloscope peut être programmé de manière extensive et LabView est pris en charge. En outre, l'oscilloscope peut être connecté à un moniteur via VGA.
Mesures
Les oscilloscopes offrent de nombreuses possibilités de mesure et d'analyse. Un grand nombre de trames avec des données peuvent être stockées pour une analyse approfondie. En outre, les oscilloscopes ont un bruit très faible, ce qui permet d'effectuer des mesures sur de très petits signaux. Grâce à diverses options de déclenchement, de nombreux signaux peuvent être facilement visualisés. Grâce à la classification de l'intensité intégrée, divers problèmes peuvent être affichés dans les signaux.
Aperçu des modèles
| Modèle | Largeur de bande | Voies | Échelle horizontale | Prix |
| DS7014 | 100 MHz | 4 analogiques | 5 ns/div - 1 ks/div | |
| DS7024 | 200 MHz | 4 analogique | 2 ns/div - 1 ks/div | |
| DS7034 | 350 MHz | 4 analogiques | 1 ns/div - 1 ks/div | |
| DS7054 | 500 MHz | 4 analogiques | 500 ps/div - 1 ks/div | |
| MSOS7014 | 100 MHz | 4 analogiques / 16 numériques | 5 ns/div - 1 ks/div | |
| MSOS7024 | 200 MHz | 4 analogiques / 16 numériques | 2 ns/div - 1 ks/div | |
| MSOS7034 | 350 MHz | 4 analogiques / 16 numériques | 1 ns/div - 1 ks/div | |
| MSOS7054 | 500 MHz | 4 analogiques / 16 numériques | 500 ps/div - 1 ks/div |
Caractéristiques techniques
| Fréquence d'échantillonnage | 1 voie : 10 GSa/s 2 voies : 5 Géch/s 4 voies : 2,5 Géch/s |
| Mémoire | Max. 140 Mpts (Option jusqu'à 250 et 500 Mpts) |
| Impédance d'entrée | 1 MΩ |
| Échelle horizontale | 5 ns/div - 1000 s/div |
| Résolution verticale | 1 mV/div - 10 V/div |
| Convertisseur A/N | Résolution 8 bits |
| Tension maximale | 300 VRMS, CAT I |
| Taux de capture des formes d'onde | Max. 600 000 wfm/s |
| Connexions | USB 2.0 (2xHôte/périphérique), LAN, HDMI |
| Écran | 10.1" TFT, 1024 x 600 pixels |
| Poids (sans le boîtier) | ~4 Kg |
| Dimensions | 410 x 135 x 224 mm (LxLxH) |
Options
| Mise à niveau de la profondeur de mémoire de 250 Mpts (logiciel) | DS7000-2RL | |
| Mise à niveau de la profondeur de mémoire de 500 Mpts (logiciel) | DS7000-5RL | |
| Mise à niveau de la largeur de bande de 100MHz à 200MHz (logiciel) | DS7000-BW1T2 | |
| Mise à niveau de la largeur de bande de 100MHz à 350MHz (logiciel) | DS7000-BW1T3 | |
| Mise à niveau de la largeur de bande de 100MHz à 500MHz (logiciel) | DS7000-BW1T5 | |
| Mise à niveau de la bande passante de 200MHz à 350MHz (logiciel) | DS7000-BW2T3 | |
| Mise à niveau de la bande passante de 200MHz à 500MHz (logiciel) | DS7000-BW2T5 | |
| Mise à niveau de la bande passante de 350MHz à 500MHz (logiciel) | DS7000-BW3T5 | |
| Ensemble d'analyse de protocole série (logiciel) | DS7000-BND | |
| Déclenchement et analyse de série sur ordinateur (RS232/UART) (logiciel) | DS7000-COMP | |
| Déclenchement et analyse de série embarquée (IIC/SPI) (logiciel) | DS7000-EMBD | |
| Déclenchement et analyse de Flexray (logiciel)) | DS7000-FLEX | |
| Analyse de puissance intégrée (logiciel) | DS7000-PWR | |
| Déclenchement et analyse série automobile (logiciel) | DS7000-AUTO | |
| Déclenchement et analyse série audio (logiciel) | DS7000-AUDIO | |
| Déclenchement et analyse série MIL-STD-1553 (logiciel) | DS7000-AERO |
Accessoires
Tous les oscilloscopes de la série DS7000 sont livrés avec :
- Certificat d'étalonnage
- Couvercle avant (DS7000-FPC)
- Cordon d'alimentation
- Sondes, 1 par voie, 500 MHz (RP3500A)
- Câble USB
Téléchargements
(1.39 MB)
