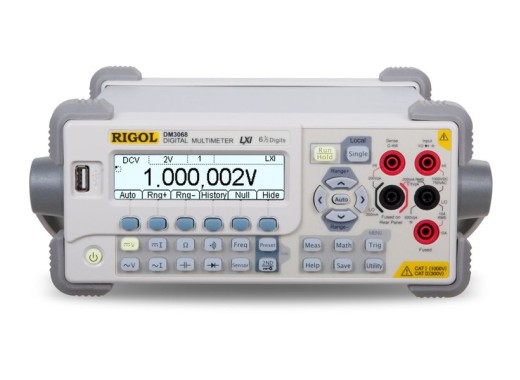

Multimètre DM3068 de Rigol
Détails
Le Rigol DM3068 est un multimètre de table de précision à 6½ comptes à valeur efficace vraie pour mesurer le courant, la tension, la capacité, la résistance et la fréquence.
Ce multimètre peut effectuer jusqu'à 123 mesures par seconde et prend en charge les clés USB pour l'enregistrement des mesures. Les paramètres de configuration peuvent également être stockés et lus sur la clé USB pour configurer rapidement plusieurs appareils de mesure. Ce multimètre peut également être connecté au PC afin de régler les paramètres du multimètre et d'afficher les mesures avec le logiciel fourni.
Ces multimètres sont compatibles avec les commandes de télécommande SCPI et peuvent également gérer les commandes de télécommande des multimètres courants de Fluke et Keysight (Agilent). Les multimètres DM3000 de Rigol sont donc faciles à intégrer dans les systèmes de mesure existants. Des drivers sont également disponibles pour permettre à l’appareil de mesure de communiquer avec LabView de NI.
Aperçu du modèle
Les modèles DM3000 se distinguent par leur précision de mesure et les connexions disponibles. Pour un aperçu détaillé des différences de précision, voir la rubrique « Précision ».
| Modèle | DM3058E | DM3058 | DM3068 |
| Résolution | 5½ comptes | 5½ comptes | 6½ comptes |
| True-RMS (valeur efficace vraie) | Oui |
Oui |
Oui |
| Dispositif USB, hôte USB, connexion RS232 | Oui |
Oui |
Oui |
| LAN, connexion GPIB | - | Oui |
Oui |
| Prix |
Spécifications
| Fréquence d'échantillonnage | 123 échantillonnages/s |
| Profondeur de mémoire | 10 groupes de 2 000 lectures |
| Résolution de l'écran LCD | 265x64 pixels |
| Nombre maximal de comptages | 2 000 000 de comptes |
| Dimensions | 107,0 mm×231,6 mm×290,5 mm |
Reportez-vous au fiche technique DM3068 pour des spécifications détaillées.
Précision
|
|
DM3058E | DM3058 | DM3068 | |
|
Fonction de mesure
|
Gamme
|
Précision après 1 an
% de l’indication +% de la gamme |
Précision après 1 an
% de l’indication +% de la gamme |
Précision après 1 an
% de l’indication +% de la gamme |
|
Max. tension CC
|
1 000 V
|
0,015 + 0,003
|
0,015 + 0,003
|
0,0035 + 0,0005
|
|
Courant CC max.
|
10 A
|
0,055 + 0,005
|
0,055 + 0,005
|
0,050 + 0,005
|
|
Max. tension CA (RMS)
|
750 V
|
0,20 + 0,05
|
0,20 + 0,05
|
0,06 + 0,03
|
|
Max. courant CA (RMS)
|
10 A
|
0,30 + 0,10
|
0,30 + 0,10
|
0,10 + 0,04
|
Max. résistance (2 fils et 4 fils)
|
100 MΩ
|
0,020 + 0,003
|
0,020 + 0,003
|
0,010 + 0,001
|
|
Capacité max.
|
10 000 uF
|
1 + 0,5
|
1 + 0,5
|
1 + 0,5
|
|
Diode
|
2,4 V
|
0,05 + 0,01
|
0,05 + 0,01
|
0,010 + 0,020
|
|
Continuité
|
2 kΩ
|
0,05 + 0,01
|
0,05 + 0,01
|
0,010 + 0,020
|
|
Fréquence et période
|
200 mV - 750 V
|
0,01 + 0,003
|
0,01 + 0,003
|
0,007
|
Accessoires
Multimètres DM3000 sont fournis avec :
- Câbles de mesure
- Câble USB
- Câble d'alimentation
- CD-ROM avec logiciel PC (Windows XP/Vista/7/8)
Avantages et inconvénients
- Connexion LAN et GPIB
Téléchargements
| DM3068_datasheet_v2 |  (2.78 MB) | Télécharger |
| Rigol DM3068 Manual | (6.02 MB) | Télécharger |
