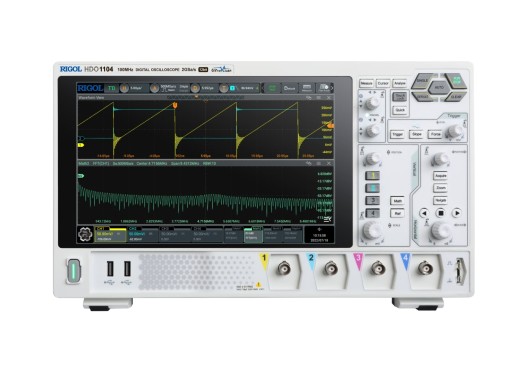

Oscilloscope Rigol DHO1104
Détails
Le DHO1102 de Rigol est un oscilloscope à 4 voies et le modèle à bande passante de 100MHz de la série DHO1000. Alors que de nombreux oscilloscopes utilisent une résolution verticale de 8 bits, ce produit est doté d'une résolution de 12 bits afin de réduire l'incertitude de quantification et d'améliorer ainsi la fidélité du signal et les capacités d'analyse. Cette valeur peut même être portée à 16 bits en mode haute résolution, ce qui permet une détection encore plus fine des variations dans les signaux entrants.
Ce produit est doté d'un grand écran tactile de 10,1 pouces, d'une mémoire interne de 8 Go et d'un taux de capture élevé. Avec le mode UltraAcquire, il est possible d'augmenter le taux de capture jusqu'à 1 500 000 wfms/s. De nombreuses options d'interface sont incluses, telles que : Ports USB 3.0 (x2 à l'avant et x1 à l'arrière), LAN, HDMI, Succès/échec et Sortie déclencheur. Le contrôle web LAN est également pris en charge, ce qui permet d'afficher l'interface de fonctionnement dans un navigateur web.
L'oscilloscope offre des possibilités étendues de mesure et d'analyse. 500 000 images de données peuvent être enregistrées et lues pour une analyse approfondie. En outre, le produit a un bruit de fond très bas, ce qui permet d'effectuer des mesures sur de très petits signaux et d'obtenir des signaux plus propres.
Cet oscilloscope peut également être personnalisé avec une profondeur de mémoire de 100 Mpts ou avec des mises à niveau de la bande passante. Pour plus d'informations, veuillez consulter les options ci-dessous.
Aperçu du modèle
Les modèles de cette série se distinguent principalement par leur largeur de bande, les canaux disponibles, le taux de capture des formes d'onde et le temps de montée.| Modèle | Largeur de bande | Canaux | Profondeur de mémoire | Taux de capture des formes d'onde | Temps de montée | Prix |
| DHO1072 | 70 MHz | 2 | 50 Mpts | 50 000 wfm/s (mode vectoriel) 1 500 000 wfm/s (mode UltraAcquire) | ≤ 5 ns | |
| DHO1074 | 70 MHz | 4 | 50 Mpts | 50 000 wfm/s (mode vectoriel) 1 500 000 wfm/s (mode UltraAcquire) | ≤ 5 ns | |
| DHO1102 | 100 MHz | 2 | 50 Mpts | 50 000 wfm/s (mode vectoriel) 1 500 000 wfm/s (mode UltraAcquire) | ≤ 3,5 ns | |
| DHO1104 | 100 MHz | 4 | 50 Mpts | 50 000 wfm/s (mode vectoriel) 1 500 000 wfm/s (mode UltraAcquire) | ≤ 3,5 ns | |
| DHO1202U | 200 MHz | 2 | 25 Mpts | 30 000 wfm/s (mode vectoriel) 500 000 wfm/s (mode UltraAcquire) | ≤ 1.75 ns | |
| DHO1202 | 200 MHz | 2 | 50 Mpts | 50 000 wfm/s (mode vectoriel) 1 500 000 wfm/s (mode UltraAcquire) | ≤ 1,75 ns | |
| DHO1204U | 200 MHz | 4 | 25 Mpts | 30 000 wfm/s (mode vectoriel) 500 000 wfm/s (mode UltraAcquire) | ≤ 1.75 ns | |
| DHO1204 | 200 MHz | 4 | 50 Mpts | 50 000 wfm/s (mode vectoriel) 1 500 000 wfm/s (mode UltraAcquire) | ≤ 1.75 ns |
Spécifications
| Fréquence d'échantillonnage | 2 GSa/s (divisé par le nombre de voies actives) |
| Résolution verticale | 12 bits 16 bits (mode haute résolution) |
| Échelle verticale | 500 μV/div - 10 V/div |
| Échelle horizontale | 2 ns/div - 1 ks/div |
| Interfaces | LAN, HDMI, hôte/dispositif USB, succès/échec, sortie déclencheur |
| Options de décodage | Parallèle, RS232/UART, I2C, SPI, CAN, LIN |
| Écran | Écran tactile LCD de 10,1 pouces (1 280 x 800) |
| Dimensions | 358,14 x 214,72 x 120,62 mm |
| Poids | 3,8 kg |
Options
| DHO1000-RLU-01 | Mise à niveau de la profondeur de mémoire jusqu'à 100 Mpts pour la série DHO1000. | |
| DHO1000-BWU10T20 | Mise à niveau de la bande passante de 100MHz à 200MHz pour la série DHO1000 |
Accessoires
Les accessoires suivants sont fournis avec cet oscilloscope :
- Câble d'alimentation
- Câble USB
- x4 sondes passives HighZ (150MHz)
Avantages et inconvénients
- Résolution de 12 bits en mode standard
- 16 bits en mode haute résolution
- Grand écran tactile
- La fréquence d'échantillonnage d'une seule voie (2 GSa/S) se situe dans la partie inférieure pour une résolution de 12 bits
- Pas d'analyseur logique
Téléchargements
| DHO1000 series datasheet |  (7.63 MB) | Télécharger |
| DHO1000 series user manual | (19.43 MB) | Télécharger |
