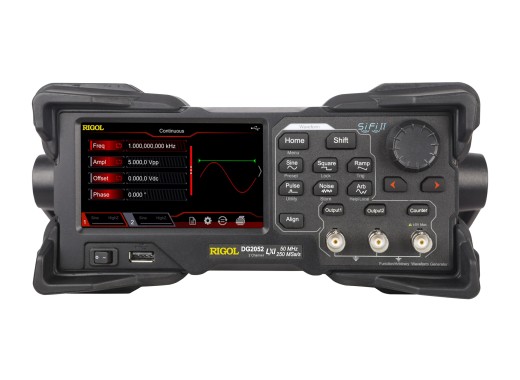

Il s'agit du même produit que le Rigol DG952, sauf que ce modèle est montable en étagère et possède une interface LAN.
La série DG2000 de Rigol est le grand frère de la série DG800 et est une série de générateurs de fonction très étendue et abordable. Le DG2052 a une bande passante de 50 MHz. Tous les modèles de la série DG2000 ont une résolution verticale de 16 bits que l'on ne trouve normalement qu'avec des générateurs de fonction dans une gamme de prix supérieure. La grande différence avec le DG800 est une longueur de forme d'onde plus importante et une fréquence d'échantillonnage nettement plus élevé.Si vous recherchez un modèle qui ne doit pas nécessairement être monté en étagère ?
Jetez un coup d'œil au DG952 de Rigol.
La différence entre les modèles se situe au niveau de la bande passante
Modèle | DG2052 | DG2072 | DG2102 |
---|---|---|---|
Bande passante | 50 MHz | 70 MHz | 100 MHz |
Prix |
Canaux | 2 |
Signaux de sortie | Sinus, carré, rampe, impulsion, harmonique, CC, bruit, PRBS, Dual-tone, RS232 |
Résolution verticale | 16 bits |
Fréquence d'échantillonnage | 250 MSa/s |
Résolution de la fréquence | 1 μHz |
Longueur de la forme d'onde | 16 Mpts |
Gamme d'amplitude | <10 MHz: 1 mVpp - 10 Vpp <30 MHz: 1 mVpp - 5 Vpp <60 MHz: 1 mVpp - 2,5 Vpp >60 MHz: 1 mVpp |
Modulation | AM, FM, PM, ASK, FSK, PSK, PWM |
Précision de sortie | ± (1% + 5 mV) |
Bande passante du compteur de fréquence | 240 MHz (7 chiffres/s) |
Impédance de sortie | 50 Ω |
Écran | Écran tactile TFT LCD 4,3" (480 x 272) |
Interfaces | Hôte USB, Dispositif USB, LAN |
Poids | 3,2 kg |
Dimensions | 261,5 x 112 x 318,4 mm |
Rigol DG2000 series datasheet |
(2.84 MB) | Download |
Rigol DG2000 series manual |
(2.38 MB) | Download |
