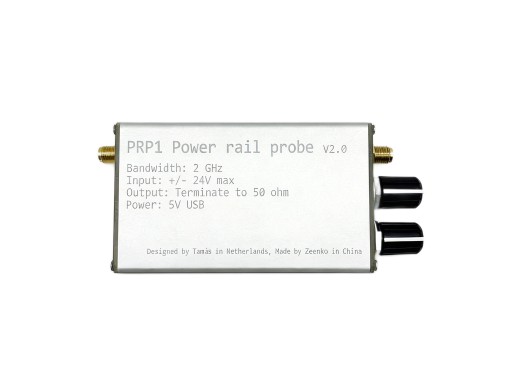

Sonde pour rail d'alimentation PRP1
Détails
La PRP1 est une sonde de rail de puissance 2 GHz abordable, conçue pour mesurer avec précision l'ondulation, le bruit et les transitoires de faible niveau sur les rails CC. Les performances optimales sont obtenues en soudant le connecteur fourni à proximité des composants CMS. Avec un décalage de ±24 V et une plage dynamique de ±350 mV, l’appareil capture les composants CA à haute fréquence sans charge de circuit. La sonde de rail d'alimentation offre des performances professionnelles pour une fraction du coût des sondes haut de gamme, rendant la validation de l'intégrité de l'alimentation accessible aux systèmes numériques dont le budget est limité.
La PRP1 présente une impédance de 50 kΩ en courant continu et de 50 Ω en courant alternatif, ce qui permet de préserver les hautes fréquences tout en minimisant la charge. Le réglage manuel de l'offset CC via les potentiomètres grossier et fin supprime la composante CC, ce qui permet à l'oscilloscope de se concentrer sur l'ondulation CA sans dommage. Cette conception permet des mesures de bruit jusqu'à 65 µV RMS à 20 MHz lorsqu'elles sont calibrées.
Pour les oscilloscopes ne disposant pas d'une terminaison interne de 50 Ω, la sonde fonctionne avec une charge traversante de 50 Ohms, bien que la bande passante soit limitée à ~200 MHz. Le Rigol MHO984 (800 MHz) constitue une paire très performante. Pour atteindre la totalité de la bande passante de 2 GHz, un oscilloscope de 2 GHz est nécessaire.
Spécifications
| Bande passante | CC à 2 GHz (±1 dB) |
| Calage de tension maximal | ±24 V |
| Plage du signal actif | ±500 mV |
| Atténuation du signal | 1.3 :1 |
| Impédance d'entrée CC | 50 kΩ |
| Impédance d'entrée haute fréquence | 50 Ω |
| Bruit | 65 µV RMS à 20 MHz |
| Connecteurs | SMA (entrée sonde), SMA (sortie oscilloscope) |
| Réglage du décalage | Potentiomètres grossier (±24 V) et fin (±500 mV) |
| Alimentation | USB Type-C, 5 V |
| Consommation | 20 mA |
| Charge capacitive | 0,5 pF |
| Dimensions | 11 x 5,1 x 2,1 cm |
| Poids | 79 g |
Accessoires
La Zeenko PRP1 est livrée par défaut avec :
- Câble coaxial SMA à BNC
- Câble SMA à SMA
- Câble coaxial SMA à UFL
- Câble coaxial SMA à pigtail
- Câble coaxial SMA à connecteur carré de 2,54 mm
- Câble d'alimentation USB Type-C
- Étui de transport protecteur
GitHub
La structure du dépôt, qui comprend les dossiers de vérification de la conception, les résultats des tests et le manuel de l'utilisateur, ainsi que le fichier README, est disponible sur GitHub.
Avantages et inconvénients
- Prix attractif par rapport aux produits haut de gamme
- Ajustement manuel de l'offset CC nécessaire
Téléchargements
| PRP1 user manual |  (347.14 KB) | Télécharger |
