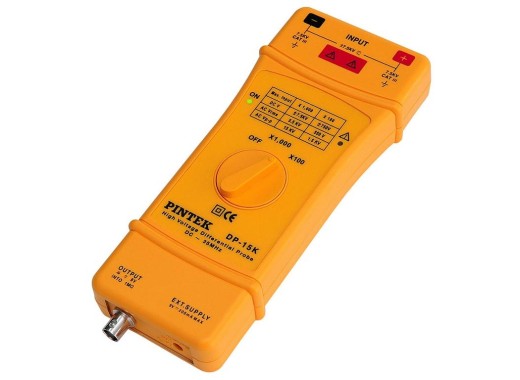

La sonde différentielle DP-15K de Pintek peut être utilisée pour mesurer de très hautes tensions jusqu'à 15 kVpp avec des potentiels flottants, avec une bande passante de 75 MHz.
La sonde différentielle a une tension maximale de 7,5 kV à la terre et une atténuation commutable de x100 et x1 000.
Aperçu du modèle
Les sondes différentielles de la série DP-xxK de Pintek se distinguent principalement par la tension d'entrée maximale, l'atténuation, la bande passante et la tension maximale à la terre.
| Modèle | Tension d'entrée maximale | Atténuation (commutable) | Bande passante max. | Tension maximale à la terre | Prix |
| Pintek DP-15K
| 15 kVp-p | x100, x1 000 | 75 MHz | 7,5 kV |
502.8
TTC :
502,80 €
HT :
419,00 €
|
| Pintek DP-40K
| 40 kVp-p | x500, x5 000 | 75 MHz | 10 kV |
766.8
TTC :
766,80 €
HT :
639,00 €
|
| Pintek DP-50K
| 50 kVp-p | x500, x5 000 | 75 MHz | 8,8 kV |
1030.8
TTC :
1 030,80 €
HT :
859,00 €
|
Spécifications
| Mesure max. CA |
15 kVp-p |
Mesure max. CC |
7.5 kV |
| Tension de crête |
5 000 Vpp |
| Précision |
± 2 % |
| Impédance d'entrée |
54,4 MΩ |
| Impédance de sortie |
50 Ω |
| Dimensions |
220 x 85 x 30 mm |
| Poids |
0,35 kg |
Accessoires
La Pintek DP-15K est livrée avec les accessoires suivants :
- Câble BNC/BNC isolé (BP-250)
- Adaptateur CA de 9 V CC
- x2 Clips IC pour haute tension (BP-266N)
- x2 Fiches de haute tension banane à banane (BP-366)
- x2 Pinces de crocodile (BP-276N)
Téléchargements
(587.02 KB)
