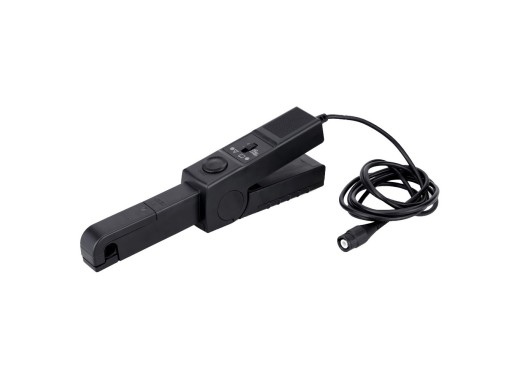

Pince ampérométrique Siglent CP4020
Détails
La Siglent CP4020 est une pince ampérométrique active AC/DC abordable avec une bande passante DC à 200kHz. Cette sonde peut mesurer en toute sécurité un courant continu maximum de 20Arms et un courant de crête maximum de 60A. La CP4020 est équipée d'un connecteur BNC, ce qui permet une large compatibilité avec la plupart des oscilloscopes. Avec l'ajout d'un adaptateur BNC vers banane, la sonde peut également être utilisée avec d'autres instruments de mesure, tels qu'un multimètre. Enfin, le CP4020 peut être alimenté par une pile 9V ou par l'alimentation électrique CC incluse, ce qui le rend idéal pour les applications en intérieur ou sur le terrain.
Aperçu des modèles
| Modèles | CP4020 | CP4050 | CP4070 | CP4070A |
|---|---|---|---|---|
| Bande passante | CC - 200 kHz | CC - 1 MHz | CC - 300 kHz | CC - 300 kHz |
| Temps de montée | ≤ 1,75 µs | ≤ 0,35 µs | ≤ 1,2 µs | ≤ 1,2 µs |
| Courant de crête | 60 A | 140 A | 200 A | 200 A |
| Plage d'entrée continue maximale | 20 Arms | 50 Arms | 70 Arms | 70 Arms |
| Commutateur de plage | 50 mV / A 5 mV / A | 500 mV / A 50 mV / A | 50 mV / A 5 mV / A | 100 mV / A 10 mV / A |
| Prix |
Spécifications
| Précision CC | ±2 % |
| Taille du conducteur | 10,3 mm |
| Dimensions | 231 x 67 x 36 mm |
| Poids | 310 g |
Accessoires
La CP4020 est livrée avec :
- x1 Adaptateur d'alimentation
- x1 Câble BNC de 200 cm
Téléchargements
| Siglent Current probes datasheet |  (684.78 KB) | Télécharger |
| Siglent CP4000 user manual | (1.56 MB) | Télécharger |
