Peak Electronics LCR40
Détails

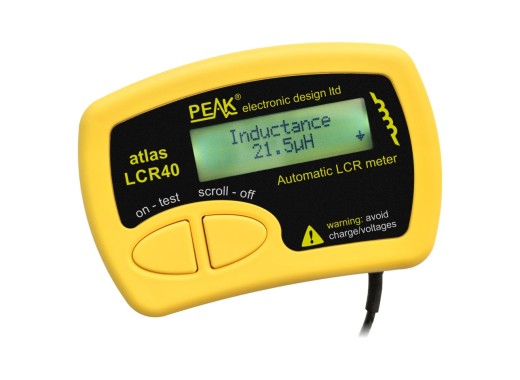

Le LCR40 de Peak Electronics est un appareil de mesure LCR simple et compact conçu pour mesurer les composants passifs. Il permet de mesurer des résistances allant jusqu'à 2 MΩ, des capacités allant jusqu'à 10 000 µF et des inductances allant jusqu'à 2 H. L'appareil de mesure détermine automatiquement le type de composant et la fréquence de test pour fournir les résultats les plus précis. En outre, le LCR40 utilise des sondes détachables qui peuvent être remplacées par des brucelles CMS ou des sondes à aiguille. Il est recommandé, lors du changement de sonde, de mesurer à nouveau la compensation de la sonde afin de s'assurer que l'impédance de la sonde ne fausse pas les résultats pour les composants de faible valeur.
Si vous avez besoin d'un appareil de mesure LCR avec une résolution plus élevée et plus d'informations sur les composants, pensez au LCR45, qui est la version améliorée du LCR40.
Spécifications
| Résistance | 1 Ω - 2 MΩ |
| Précision | ±1,2 Ω ou ±1,0 % |
| Capacité | 0,5 pF - 10 000 µF |
| Précision | ±1,0 pF ou ±1,5 % |
| Inductance | 1 µH - 2 H |
| Précision | ±1,6 µH ou ±1,5 % |
| Fréquences de test | CC, 1 kHz, 15 kHz, 200 kHz |
| Alimentation électrique | Batterie 12 V GP23 |
| Écran | LCD (rétroéclairage de faible intensité) |
| Dimensions | 103 x 72 x 20 mm |
Accessoires
Le LCR40 est livré avec :
- x2 Sondes à crochet amovible de 2 mm
- x2 Batteries GP23
Avantages et inconvénients
- Interface simple
- Ne fournit que des mesures de base
Téléchargements
| LCR40 datasheet |  (503.8 KB) | Télécharger |
| LCR40 user guide | (367.67 KB) | Télécharger |
| Peak Electronics – Model Comparison | (169.9 KB) | Télécharger |
