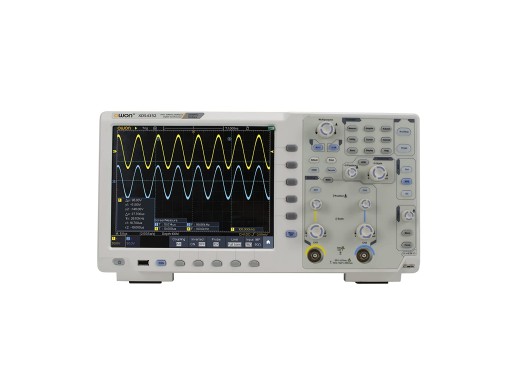

Le XDS4352 d'Owon est un oscilloscope à deux canaux de 350 MHz faisant partie de la série XDS4000 d'Owon. Les oscilloscopes de la série XDS4000 sont assez polyvalents car ils présentent une grande variété de fonctionnalités. On notera notamment le taux d'échantillonnage exceptionnellement élevé (5 GSa/s sur un seul canal), la mémoire (4 Mpts) et le taux de capture des formes d'onde (600 000 wfms/s), surtout à ce niveau de prix. Ce dernier permet de capturer facilement les anomalies transitoires et les événements à faible probabilité tels que la gigue et les erreurs de transition. En outre, l'impédance d'entrée est commutable (50 Ω or 1 MΩ), ce qui permet d'utiliser diverses sources de signaux.
Tous les oscilloscopes de la série XDS4000 sont préinstallés avec 40 types de mesures automatiques et plusieurs fonctions mathématiques de forme d'onde. L'une d'entre elles est une fonction FFT en temps réel pour l'analyse de spectre, avec une plage de fréquences maximale de la bande passante analogique de l'oscilloscope. Ces oscilloscopes disposent également d'un générateur de formes d'onde monocanal de 50 MHz, qui comprend 64 formes d'onde intégrées. Ce générateur permet d'effectuer des balayages de fréquence pour obtenir des diagrammes de Bode. Cela peut être utile pour évaluer les marges de stabilité de boucle d'un système, et donc déterminer si un système est stable ou non.
Enfin, toutes les mesures peuvent être lues confortablement sur l'écran LCD de 10,4 pouces, l'écran multi-touch facilitant l'utilisation de l'oscilloscope.
Aperçu du modèle
| Modèle
| XDS4352
| [XDS4354]
| [XDS4502]
| [XDS4504]
|
| Bande passante
| 350 MHz
| 350 MHz
| 500 MHz
| 500 MHz
|
| Canaux
| 2
| 4
| 2
| 4
|
| Temps de montée
| ≤ 1 ns
| ≤ 1 ns
| ≤ 0,7 ns
| ≤ 0,7 ns
|
| Prix
|
1909.09
TTC :
1 909,09 €
HT :
1 590,91 €
|
|
|
|
Spécifications
| Spécifications de l'oscilloscope
|
| Fréquence d'échantillonnage | 5 GSa/s (canal simple)
2,5 GSa/s (canal double)
| | Taux de capture de la forme d'onde | 600.000 wfms/s
| | Profondeur de mémoire | 400 Mpts
| | Impédance d'entrée | 1 MΩ ± 2 % // 15 pF ± 5 pF
50 Ω ± 2 %
| | Échelle horizontale | 500 ps/div - 1000 s/div
| | Sensibilité verticale | 1 MΩ: 1 mV/div ~ 10 V/div
50 Ω: 1 mV/div ~ 1 V/div
| | Convertisseur CA/CC | 8 bits
| | Précision du gain en courant continu | 1 mV : ± 3 %
≥ 2 mV : ± 2 %
| | Tension d'entrée maximale | 1 MΩ: 300 Vrms, 400 Vpeak
50 Ω: 5 Vrms
|
|
| Spécifications du générateur des formes d'onde
|
| Fréquence de sortie max. | 50 MHz
| | Fréquence d'échantillonnage | 250 MSa/s
| | Résolution verticale | 14 bits
| | Gamme d'amplitude | ≤ 25 MHz: 2 mVpp - 20 Vpp
≤ 50 MHz: 2 mVpp - 5 Vpp
|
|
| Écran | Écran tactile, LCD, 10,4"
|
| Connectivité | USB (hôte et dispositif), LAN, VGA, Trig Out, EXT Trig In
|
| Dimensions | 422 x 226 x 135 mm
|
| Poids | 5 kg
|
Accessoires
L'XDS4532 est livrée standard avec :
- 2 Sondes
- Dispositif de réglage de la sonde
- Câble d'alimentation
- Câble USB
- Câble BNC
Avantages et inconvénients
- Grande valeur
- Nombreuses fonctions
- Grand écran tactile
- Seulement CAN avec 8 bits
- Aucune option de décodage
Téléchargements
(387.21 KB)
