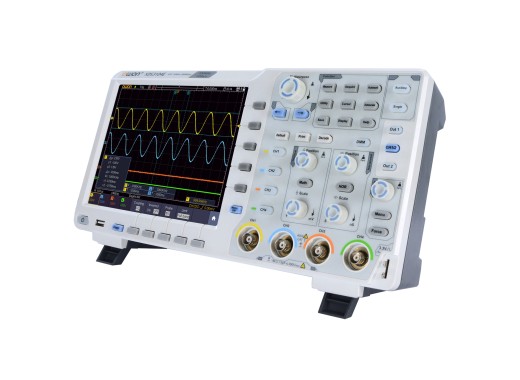

Oscilloscope Owon XDS3204AE
Détails
Le Owon XDS3204AE est la version 200MHz de la série XDS3004AE d'Owon. La série XDS est la nouvelle ligne de produits d'Owon basée sur la série SDS qui a connu un grand succès. Les performances sont très bonnes avec une grande mémoire et une vitesse de mise à jour rapide.
La chose la plus frappante est l'ADC de 14 bits qui équipe cet oscilloscope au lieu des 8 bits habituels. Une résolution plus élevée n'aurait aucune valeur ajoutée si nous ne travaillions pas également sur le plancher de bruit. Et Owon ne l'a pas oublié. La sensibilité verticale de cet oscilloscope ne commence pas à 5mV mais à 1mV, et continue jusqu'à 10V/div.
Les informations figurant sur cette page sont temporaires et seront mises à jour.Modèles
Il existe différentes versions du XDS3004AE, le tableau ci-dessous montre les différences.
| XDS3064AE | XDS3104AE | XDS3204AE | |
|---|---|---|---|
| Bande passante | 60 MHz | 100 MHz | 200 MHz |
| Connexion VGA | Oui | Oui | Oui |
| Prix (TVA incluse) |
Différence entre un CAN 8 bits et un CAN 12 bits
Dans le film ci-dessous, vous pouvez voir la différence entre un convertisseur 8 bits et un convertisseur analogique-numérique 12 bits. Ce dernier possède même 14 bits.
Spécifications
| Taux d'échantillonnage | 1 GSa/s |
| Profondeur de mémoire | 40 MPts |
| Taux de capture des formes d'onde | jusqu'à 70 000 Wfm/s |
| Canaux | 4 |
| Échelle horizontale | 2 ns/div - 1000s/div |
| Résolution verticale | 1 mV/div - 10 V/div |
| Possibilités de décodage (livrées gratuitement par l'usine) | IIC, SPI, RS232, CAN |
| Tension maximale | 200V RMS |
| Impédance d'entrée | 1 MΩ et 15 pF |
| Affichage | LCD 8", 800x600 pixels, écran tactile |
| Poids | 2,6 kg |
| Dimensions | 340 x 177 x 90 mm |
Options
Les options suivantes sont incluses gratuitement avec le XDS3204AE :
- VGA
- LAN
- Écran tactile LCD
- I2C, SPI, RS232, CAN
- Loupe
La configuration des options ne peut pas être modifiée.
Accessoires :
Les oscilloscopes de la série Owon XDS3004AE sont fournis avec les accessoires suivants :
- Cordon d'alimentation
- CD Rom avec logiciel PC
- Manuel
- Câble USB
- 4 sondes
Avantages et inconvénients
- 14 bit ADC
- Touchscreen
- Free decoding options
