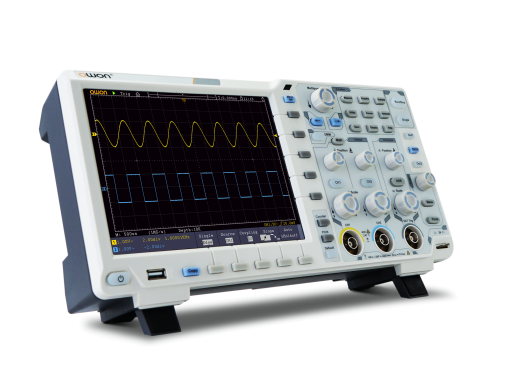

Oscilloscope Owon XDS3102A

La série XDS est la nouvelle ligne de produits d'Owon basée sur la série SDS qui a connu un grand succès. Les performances sont excellentes, avec une profondeur de mémoire de 40 mégapoints et une vitesse de mise à jour de 75 000 formes d'onde par seconde.

La caractéristique la plus frappante est la possibilité de choisir la version A, qui intègre un CAN 12 bits au lieu des 8 bits habituels. La variante 8 bits peut être vue ici

. Seulement, une plus grande résolution n'aurait aucune valeur ajoutée si on ne travaillait pas aussi sur le plancher de bruit. Et Owon ne l'a pas oublié. La sensibilité verticale commence sur cet oscilloscope non pas à 5mV mais à 1mV, et se poursuit jusqu'à 10V/div. La série XDS est équipée d'un hôte USB, d'un périphérique USB, d'un LAN, d'un AUX, d'un VGA et d'un IR. SCPI est également pris en charge pour contrôler l'oscilloscope à distance et pour le lire à partir de sa propre application. Cet oscilloscope est doté d'un écran LCD tactile. Enfin, il existe un support standard pour le multi-trigger.
Les informations figurant sur cette page sont temporaires et seront mises à jour.

Différence entre l'ADC 8 bits et 12 bits

Dans la vidéo ci-dessous, vous pouvez voir la différence entre un convertisseur 8 bits et un convertisseur analogique-numérique 12 bits.

Spécifications

Bande passante	100 MHz
Résolution verticale	12 bits
Taux d'échantillonnage	500 MSa/s
Profondeur de mémoire	40 MPts
Taux de capture des formes d'onde	jusqu'à 75 000 Wfm/s
Temps de montée	≤ 3,5 ns
Canaux	2
Échelle horizontale	2 ns/div - 1000s/div
Résolution verticale	1 mV/div - 10 V/div
Tension maximale	300V RMS
Impédance d'entrée	1 M&ohm ; et 15 pF
Connexions	VGA, hôte USB, périphérique USB, port USB pour PictBridge, déclencheur et LAN
Affichage	LCD 8", 800x600 pixels (écran tactile)
Poids	2,6 kg
Dimensions	340 x 177 x 90 mm

Options

Les options suivantes sont incluses gratuitement avec le XDS3102 :

• VGA
• LAN
• Écran tactile LCD

La configuration des options ne peut pas être modifiée.

Accessoires :

Les oscilloscopes Owon de la série XDS3102 sont fournis avec les accessoires suivants :

• Cordon d'alimentation
• CD Rom avec logiciel PC
• Manuel
• Câble USB
• 2 sondes
