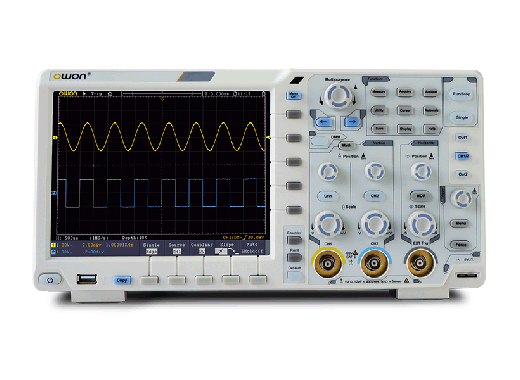

Oscilloscope Owon XDS3102
Détails
La série XDS est une ligne de produits Owon basée sur la série SDS, qui connaît un grand succès. Les performances sont excellentes, avec une profondeur de mémoire de 40MB et une vitesse de mise à jour de 75 000 wfm/s.
La chose la plus frappante, cependant, est la possibilité de choisir un ADC de 12 bits au lieu des 8 bits habituels. Les modèles avec un 'A' derrière sont équipés d'un ADC de 12 bits. Le XDS3102A peut être vu ici. Une meilleure résolution n'aurait aucune valeur ajoutée si nous ne travaillions pas également sur le plancher de bruit. Et Owon ne l'a pas oublié. La sensibilité verticale
ne commence pas à 5mV mais à 1mV, et continue jusqu'à 10V/div.Le protocole SCPI est également pris en charge pour contrôler l'oscilloscope à distance et pour le lire à partir de votre propre application. Enfin, il existe un support standard pour le multi-trigger.
Différence entre CAN 8 bits et 12 bits
Dans la vidéo ci-dessous, vous pouvez voir la différence entre un convertisseur 8 bits et un convertisseur analogique-numérique 12 bits.
Spécifications
| Bande passante | 100 MHz |
| Résolution verticale | 8 bits |
| Taux d'échantillonnage | 1 GSa/s (8 bits) |
| Profondeur de la mémoire | 40 MPts |
| Taux de capture des formes d'onde | jusqu'à 75 000 Wfm/s |
| Temps de montée | ≤ 3.5 ns |
| Chaînes | 2 |
| Échelle horizontale | 2 ns/div - 1000s/div |
| Résolution verticale | 5 mV/div - 10 V/div |
| Tension maximale | 300V RMS |
| Impédance d'entrée | 1 M&ohm ; et 15 pF |
| Connexions | VGA, hôte USB, périphérique USB, port USB pour PictBridge, déclencheur et LAN |
| Afficher | LCD 8", 800x600 pixels |
| Poids | 2,6 kg |
| Dimensions | 340 x 177 x 90 mm |
Options
Les options suivantes sont incluses gratuitement avec le XDS3102 :
- VGA
- LAN
La configuration des options ne peut pas être modifiée.
Accessoires
Les générateurs de fonctions sont fournis avec :
- Cordon d'alimentation
- Câble USB
- CD-ROM avec logiciel
- Sondes et outil de réglage des sondes
- Manuel de l'utilisateur (en anglais)
Téléchargements
| Owon XDS series datasheet |  (424.24 KB) | Télécharger |
| Owon XDS series manual | (2.88 MB) | Télécharger |
