537.19 537,19 € Hors TVA
Livraison gratuite
Chargement
  •
Numéro de produit: ELE002107

Soyez le premier à commenter ce produit

Détails

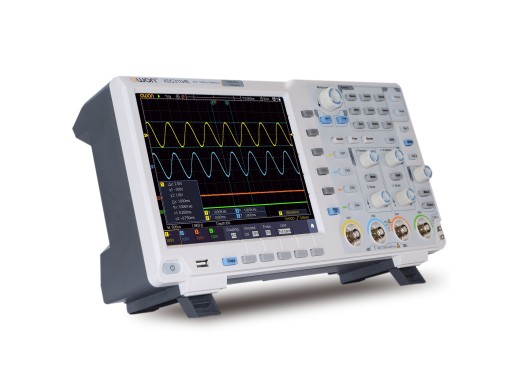

Le XDS3064AE d'Owon est la version 60MHz de la série XDS3004AE d'Owon. La série XDS est la ligne de produits Owon basée sur la série SDS qui a connu un grand succès. Les performances sont très bonnes avec une grande mémoire et une vitesse de mise à jour rapide.

La chose la plus frappante est l'ADC 14 bits qui est embarqué dans cet oscilloscope au lieu des 8 bits habituels. Une résolution plus élevée n'aurait aucune valeur ajoutée si l'on ne travaillait pas également sur le plancher de bruit. Et Owon ne l'a pas oublié. La sensibilité verticale commence sur cet oscilloscope non pas à 5mV mais à 1mV et continue jusqu'à 10V/div.

Les informations figurant sur cette page sont temporaires et seront mises à jour.

Aperçu des modèles

Il existe différentes versions du XDS3004AE, le tableau ci-dessous montre les différences.

Modèle XDS3064AE XDS3104AE
Largeur de bande 60 MHz 100 MHz
Connexion VGA
Oui
Oui
Prix 537.19 537,19 € Hors TVA 491.74 491,74 € Hors TVA

Différence entre un convertisseur 8 bits et un convertisseur analogique-numérique 12 bits

Dans le film ci-dessous, vous pouvez voir la différence entre un convertisseur 8 bits et un convertisseur analogique-numérique 12 bits. Ce dernier possède même 14 bits.



Spécifications

Taux d'échantillonnage 1 GSa/s
Profondeur de la mémoire 40 MPts
Taux de capture des formes d'onde jusqu'à 45 000 Wfm/s
Canaux 4
Échelle horizontale 2 ns/div - 1000s/div
Résolution verticale 1 mV/div - 10 V/div
Tension maximale 200V RMS
Impédance d'entrée 1 M&ohm ; et 15 pF
Possibilités de décodage (livrées gratuitement par l'usine) IIC, SPI, UART/RS232, CAN
Écran 8" LCD, 800x600 pixels, écran tactile
Poids 2,6 kg
Dimensions de l'appareil 340 x 177 x 90 mm

Options

Les options suivantes sont incluses gratuitement avec le XDS3064AE :

  • VGA
  • LAN
  • Écran tactile LCD
  • I2C, SPI, RS232, CAN

Accessoires :

Les oscilloscopes Owon de la série XDS3004AE sont fournis avec les accessoires suivants :

  • Cordon d'alimentation
  • CD Rom avec logiciel PC
  • Manuel
  • Câble USB
  • 4 sondes
