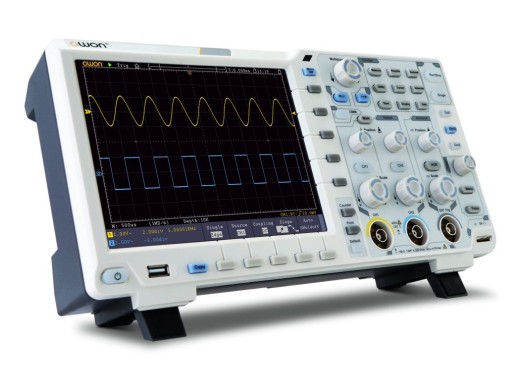

Oscilloscope Owon XDS3062A
Détails
La série XDS est la nouvelle ligne de produits d'Owon basée sur la série SDS qui a connu un grand succès. Les performances sont exceptionnelles, avec une profondeur de mémoire de 40 mégapoints et un taux de capture de 75 000 formes d'onde par seconde.
Ce modèle est le XDS3062A d'Owon et celui-ci possède un CAN 12 bits au lieu des 8 bits habituels. L'amélioration de la résolution ne serait pas aussi utile si Owon n'avait pas également amélioré le bruit de fond. Et Owon ne l'a pas oublié. Pour cet oscilloscope, la sensibilité verticale commence à 1mV, au lieu de 5mV, et va jusqu'à 10V/div.
La série XDS est (comme la série SDS) équipée d'un port VGA, d'un hôte USB, d'un périphérique USB, d'un LAN, d'un AUX et d'un IR. Le protocole SCPI est également pris en charge pour le fonctionnement à distance et la lecture des valeurs. L'oscilloscope est également doté d'un support multi-déclenchement standard.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Différence entre un CAN 8 bits et un CAN 12 bits
Dans la vidéo ci-dessous, vous pouvez voir la différence entre un convertisseur 8 bits et un convertisseur analogique-numérique 12 bits.
Spécifications
| Bande passante | 60 MHz |
| Taux d'échantillonnage | 1 GSa/s (8 bits), 500 MSa/s (12 bits) |
| Profondeur de mémoire | 40 MPts |
| Taux de capture des formes d'onde | jusqu'à 75 000 Wfm/s |
| Temps de montée | ≤ 5,8 ns |
| Canaux | 2 |
| Échelle horizontale | 2 ns/div - 1000s/div |
| Résolution verticale | 1 mV/div - 10 V/div |
| Tension maximale | 1 MΩ ≤ 300 Vrms |
| Impédance d'entrée | 1 MΩ et 15 pF |
| Connexions | Hôte USB, périphérique USB, port USB pour PictBridge, déclencheur, VGA et LAN |
| Affichage | LCD 8", 800x600 pixels |
| Poids | 2,6 kg |
| Dimensions | 340 x 177 x 90 mm |
Options
Les options suivantes sont incluses gratuitement avec le XDS3062A :
- VGA
- LAN
La configuration des options ne peut pas être modifiée.
Accessoires :
Le Owon XDS3062A est livré avec les accessoires suivants :
- Cordon d'alimentation
- CD avec logiciel PC
- Manuel d'utilisation
- Câble USB
- 2 sondes
- Dispositif de réglage des sondes
Téléchargements
| Owon XDS series datasheet |  (424.24 KB) | Télécharger |
| Owon XDS series manual | (2.88 MB) | Télécharger |
| XDS3000E/A series Datasheet | (2.9 MB) | Télécharger |
| Owon XDS3000 Data Sheet | (713.53 KB) | Télécharger |
