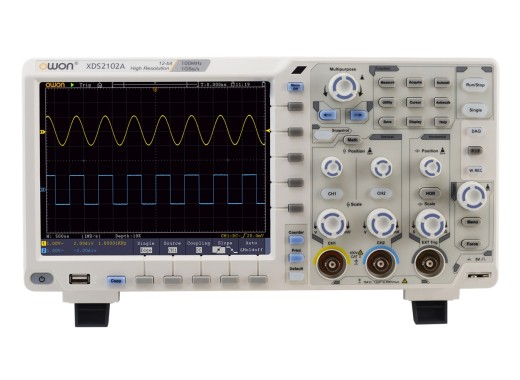

Oscilloscope Owon XDS2102A
Détails
La série XDS est la nouvelle ligne de produits d'Owon basée sur la série SDS qui a connu un grand succès. Les performances sont exceptionnelles, avec une profondeur de mémoire de 20 mégapoints et un taux de capture de 55 000 formes d'onde par seconde.
Le XDS2102A possède un CAN de 12 bits au lieu du plus courant CAN de 8 bits. La seule amélioration de la résolution ne serait pas aussi valable si Owon n'avait pas également amélioré le bruit de fond. Et Owon n'a pas oublié ça. Pour cet oscilloscope, la sensibilité verticale commence à 1 mV, au lieu de 5 mV, et augmente jusqu'à 10 V/div.
Le SCPI est également équipée pour le fonctionnement à distance et la lecture des valeurs. Le scope dispose également d'un support multi-déclencheurs standard.
Différence entre CAN de 8 bits et 12 bits
Dans la vidéo ci-dessous, vous pouvez voir la différence entre un convertisseur de 8 bits et un convertisseur analogique-numérique de 12 bits.
Spécifications
| Bande passante | 100 MHz |
| Fréquence d'échantillonnage | 1 GSa/s (12 bits) |
| Profondeur de mémoire | 20 MPts |
| Taux de capture de la forme d'onde | jusqu’à 55 000 Wfm/s |
| Temps de montée | ≤ 3,5 ns |
| Canaux | 2 |
| Échelle horizontale | 2 ns/div - 1000 s/div |
| Résolution verticale | 1 mV/div - 10 V/div |
| Tension maximale | 1 MΩ ≤ 300 Vrms |
| Impédance d'entrée | 1 MΩ et 15 pF |
| Connexions | Hôte USB, dispositif USB, port USB pour PictBridge, déclencheur, VGA et LAN |
| Décodage (fonction gratuite incluse) | I2C, SPI, RS232 et CAN |
| Écran | LCD 8", 800 x 600 pixels |
| Poids | 2,6 kg |
| Dimensions | 340 x 177 x 90 mm |
Pour plus d'informations, veuillez-vous référer au mode d’emploi ci-dessous.
Options
Les options suivantes sont incluses gratuitement avec le XDS2102A:
- VGA
- LAN
- I2C, SPI, RS232, CAN
La configuration des options ne peut pas être modifiée.
Accessoires :
Le Owon XDS2102A est livré avec les accessoires suivants :
- Câble d'alimentation
- CD avec logiciel PC
- Mode d’emploi
- Câble USB
- 2 sondes
- Dispositif de réglage de la sonde
Téléchargements
| Owon XDS2102A Datasheet |  (267.43 KB) | Télécharger |
| XDS2102A SpecSheet | (281.78 KB) | Télécharger |
| XDS2000 series manual | (2.24 MB) | Télécharger |
| Owon XDS2102A review | (331.75 KB) | Télécharger |
