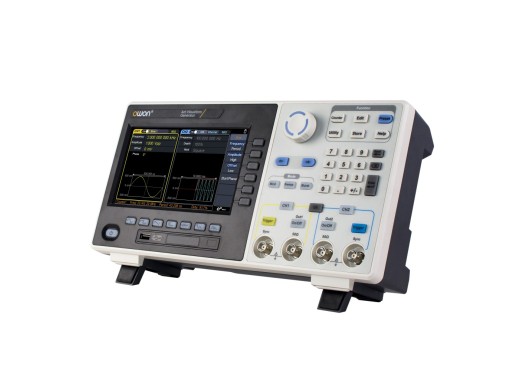

Générateur de fonction XDG2100 d’Owon
Détails
Le Owon XDG2100 est un générateur de fonction à 2 canaux qui peut générer des signaux d'une fréquence maximale de 100 MHz. Les générateurs de la série XDG2000 ont une excellente résolution de 1 µHz et ont une fréquence d'échantillonnage de 500 MSa/s, ce qui est plus que suffisant pour une utilisation normale.
Le XDG2100 est capable de générer 6 formes d'onde standard et 150 formes d'onde arbitraires. Avec le logiciel PC inclus, vous pouvez écrire des fonctions avancées jusqu'à 10 millions de points. Ces formes d'onde peuvent être stockées sur la mémoire interne du générateur de fonction via USB ou LAN à l'aide d'un PC. La série XDG2000 prend également en charge les commandes SCPI et LabView.
Le générateur de fonction dispose d'un compteur de fréquences intégré de haute qualité qui peut fonctionner de 100 mHz à 200 MHz.
Aperçu des modèles
Eleshop propose les modèles 35, 60, 80 et 100 MHz de la série XDG2000.
| Modèle | XDG2035 | XDG2060 | XDG2080 | XDG2100 |
|---|---|---|---|---|
| Fréquence de sortie maximale | 35 MHz | 60 MHz | 80 MHz | 100 MHz |
| Prix |
Spécifications
| Résolution verticale | 14 bits |
| Gamme de fréquence | 1 µHz - 100 MHz |
| Nombre de canaux | 2 |
| Fréquence d'échantillonnage | 500 MSa/s |
| Résolution verticale | 14 bits |
| Longueur de la forme d'onde | 2 - 10 M points |
| Écran | LCD 7" (800 x 480) |
| Impédance de sortie | 50 Ω |
| Fonctions intégrées | Sinus, carré, impulsion, rampe, bruit, harmonique |
| Fonctions de modulation | AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM |
| Connectivité | (Hôte et dispositif) USB, LAN |
| Dimensions | 340 x 177 x 90 mm |
| Poids | 2,5 kg |
Accessoires
Le XDG2100 d’Owon est fourni avec :
- Câble d'alimentation
- CD
- Mode d’emploi
- Câble USB
- Câble BNC
Avantages et inconvénients
- 10M points waveform length
- SCPI and LabView supported
Téléchargements
| Owon XDG2000 datasheet |  (430.34 KB) | Télécharger |
| Owon XDG2100 quick guide | (1.55 MB) | Télécharger |
